ASME B18.2.1美标外六角头带孔螺栓

所属分类：六角头螺栓
浏览次数：次
发布日期：2025-12-01 12:49:17

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

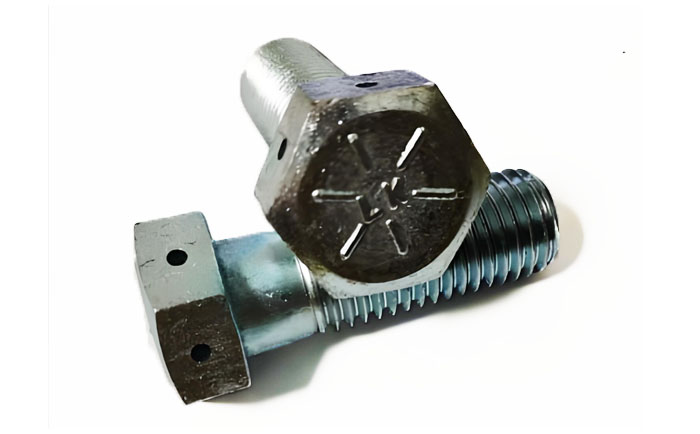

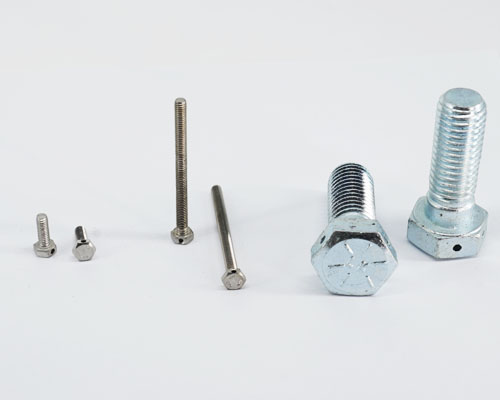

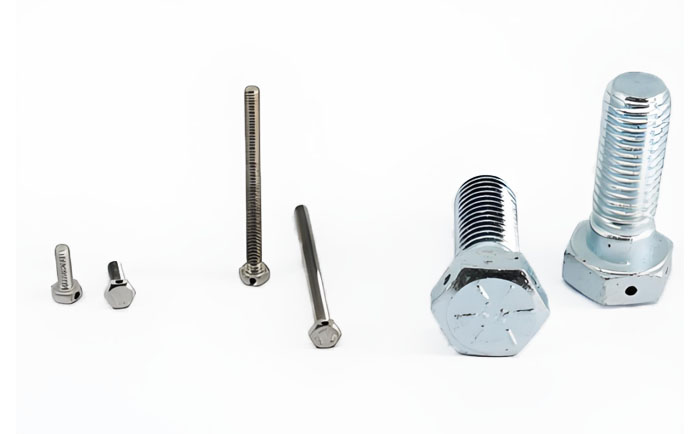

产品名称：ASME B18.2.1美标外六角头部带孔螺栓（美制外六角打孔螺栓、美标铅封螺栓）

执行标准：ASME B18.2.1

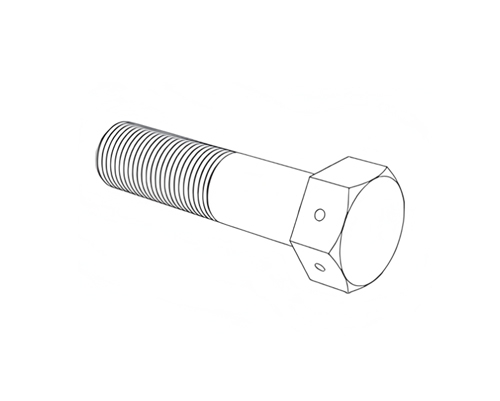

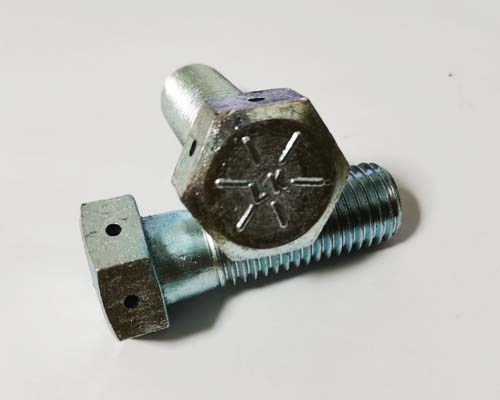

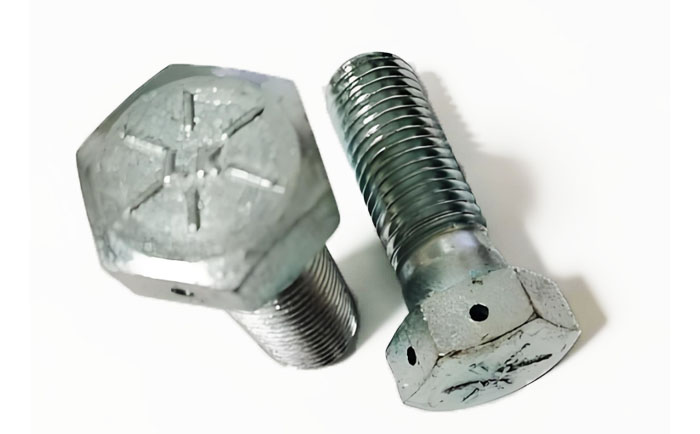

产品概述：美标外六角头带孔螺栓也称之为美制六角头打孔螺丝，其头部尺寸可以参考ASME B18.2.1或这个美标重型六角头的尺寸标准，美标头部打孔的尺寸可以

参考GB32.1或者根据使用者设计的孔大小来生产。设计原理：此类螺栓头部设置通孔的这种结构，主要便于穿引固定钢丝或锁紧装置，从而防止在强烈震动环境下

作业的设备导致螺栓松动脱落。使用方法：需按‌交叉对称顺序‌拧紧螺栓，再穿钢丝并双向绞紧‌；禁止单螺栓独立使用，必须≥2个构成防松组‌。

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L）

产品等级：SAE J429 :美制5级，美制8级，A325,A490,A193 B7，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：1/4-3英寸

产品长度：1/2-30英寸长度可供选择与定制

产品尺寸

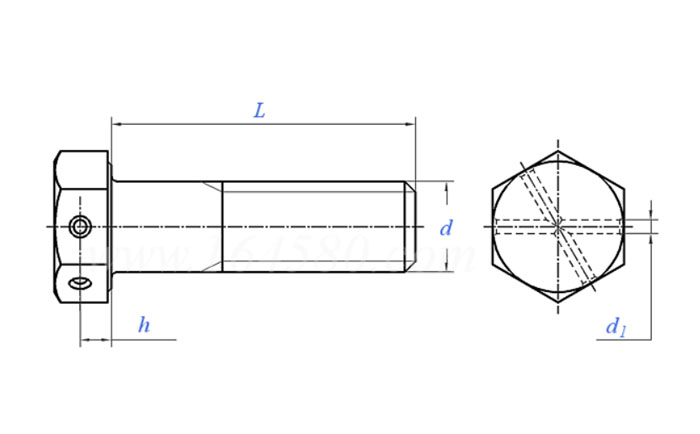

头部打孔螺栓乐扣金属

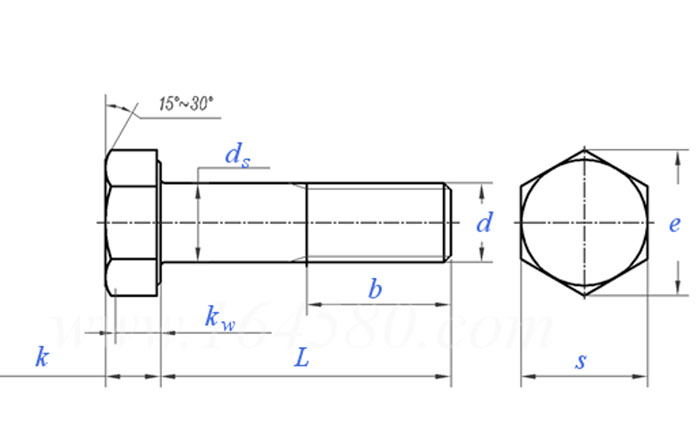

螺栓尺寸图

螺纹尺寸 d		M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
螺纹尺寸 d		M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	M36	M42	M48
P	螺距	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3	3	3.5	4	4.5	5
d1	tol.(H14)公称	1.6	2	2	2	2	3	3	3	3	3	3	3	4	4	4
	最小值	1.6	2	2	2	2	3	3	3	3	3	3	3	4	4	4
	最大值	1.85	2.25	2.25	2.25	2.25	3.25	3.25	3.25	3.25	3.25	3.25	3.25	4.3	4.3	4.3
h	≈	2	2.6	3.2	3.7	4.4	5	5.7	6.2	7	7.5	8.5	9.3	11.2	13	15
①,其余的型式尺寸按GB 5782的规定，②,头部开孔直径d1采用GB 5278中的数据，③,标准原件有两个版本：一个版本中d1是按销孔开制的（特征为从M10开始d1数据都比另一版本大），另一个版本中d1是按金属丝孔开制的，数据较小（详细可参见GB/T 5278-1985）。本网页采用的是d1按金属丝孔开制的数据，且与2020新版数据保持一致。

螺纹尺寸		1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1
d		1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1
ds	max	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
ds	min	0.245	0.3065	0.369	0.4305	0.493	0.5545	0.617	0.741	0.866	0.99
s	尺寸	7/16	1/2	9/16	5/8	3/4	13/16	15/16	1-1/8	1-5/16	1-1/2
	max	0.438	0.5	0.562	0.625	0.75	0.812	0.938	1.125	1.312	1.5
	min	0.428	0.489	0.551	0.612	0.736	0.798	0.922	1.1	1.285	1.469
e	max	0.505	0.577	0.65	0.722	0.866	0.938	1.083	1.299	1.516	1.732
e	min	0.488	0.557	0.628	0.698	0.84	0.91	1.051	1.254	1.465	1.675
k	尺寸	5/32	13/64	15/64	9/32	5/16	23/64	25/64	15/32	35/64	39/64
	max	0.163	0.211	0.243	0.291	0.323	0.371	0.403	0.483	0.563	0.627
	min	0.15	0.195	0.226	0.272	0.302	0.348	0.378	0.455	0.531	0.591
kw	min	0.106	0.14	0.16	0.195	0.215	0.25	0.269	0.324	0.378	0.416
b	L≤6	0.75	0.875	1	1.125	1.25	1.375	1.5	1.75	2	2.25
b	L＞6	1	1.125	1.25	1.375	1.5	1.625	1.75	2	2.25	2.5

螺纹尺寸		1-1/8	1-1/4	1-3/8	1-1/2	1-3/4	2	2-1/4	2-1/2	2-3/4	3
d		1-1/8	1-1/4	1-3/8	1-1/2	1-3/4	2	2-1/4	2-1/2	2-3/4	3
ds	max	1.125	1.25	1.375	1.5	1.75	2	2.25	2.5	2.75	3
ds	min	1.114	1.239	1.363	1.488	1.738	1.988	2.238	2.488	2.738	2.988
s	尺寸	1-11/16	1-7/8	2-1/16	2-1/4	2-5/8	3	3-3/8	3-3/4	4-1/8	4-1/2
	max	1.688	1.875	2.062	2.25	2.625	3	3.375	3.75	4.125	4.5
	min	1.631	1.812	1.994	2.175	2.538	2.9	3.262	3.625	3.988	4.35
e	max	1.949	2.165	2.382	2.598	3.031	3.464	3.897	4.33	4.763	5.196
e	min	1.859	2.066	2.273	2.48	2.893	3.306	3.719	4.133	4.546	4.959
k	尺寸	11/16	25/32	27/32	1-5/16	1-3/32	1-7/32	1-3/8	1-17/32	1-11/16	1-7/8
	max	0.718	0.813	0.878	0.974	1.134	1.263	1.423	1.583	1.744	1.935
	min	0.658	0.749	0.81	0.902	1.054	1.175	1.327	1.479	1.632	1.815
kw	min	0.461	0.53	0.569	0.64	0.748	0.825	0.933	1.042	1.151	1.29
b	L≤6	2.5	2.75	3	3.25	3.75	4.25	4.75	5.25	5.75	6.25
b	L＞6	2.75	3	3.25	3.5	4	4.5	5	5.5	6
