DIN912 12.9级高强度内六角圆柱头螺钉

所属分类：内六角螺钉
浏览次数：次
发布日期：2025-12-30 17:02:48

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

产品名称：圆柱头内六角螺钉

执行标准：德标DIN912-1983

产品概述：内六角圆柱头螺钉（Hexagon Socket Head Cap Screws）的头部为圆柱形，顶部平坦，侧面为圆柱面，与沉头、盘头螺钉相比，头部高度更高，能

承受更大的拧紧扭矩，且安装后头部不会陷入被连接件表面，适用于需要一定头部支撑的场景，而12.9级是代表螺钉的抗拉强度最小值为 1200MPa，屈服强度

与抗拉强度的比值为 0.9，即屈服强度最小值为 1080MPa，相对于普通的 8.8 级螺钉（抗拉 800MPa、屈服 640MPa），12.9 级的抗拉和屈服强度提升显著，

能承受更大的拉伸、剪切载荷，性能参考ISO898-1。圆柱头通常会选用头部滚花与不滚花两种形状。

产品材料：通常采用中碳钢或合金钢（如 SCM435、42CrMo 、B7等）制造，经过淬火 + 回火的热处理工艺，实现高强度与一定韧性的平衡，避免在高载荷下

脆断等

产品等级：12.9级

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理，需要注意的是在

镀锌的情况下，需要对镀好锌的产品做驱氢处理，负责产品会产生氢脆断裂现象，但是去氢也无法做到100%的完全去除，所以多数做表面处理多为发黑，或者

达克罗等涂复处理。

产品直径：M1.4-0.3牙,M1.6-0.35牙，M2-0.4牙，M2.5-0.45牙，M3-0.5牙，M4-0.7牙，M5-0.8牙，M6-1.0牙-M100-6牙.

产品长度：3mm-1000mm长度可供选择与定制

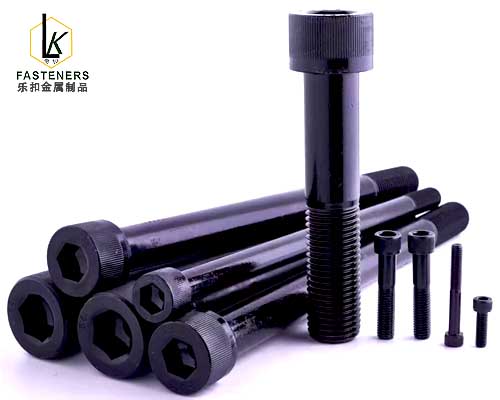

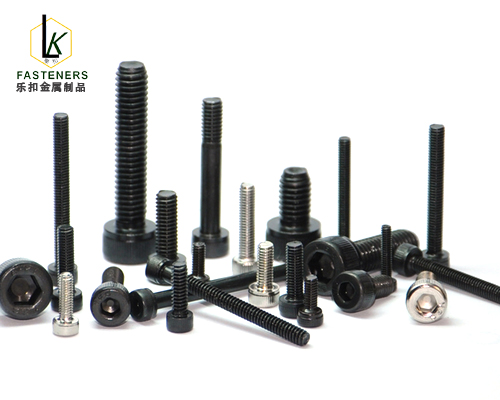

产品图片

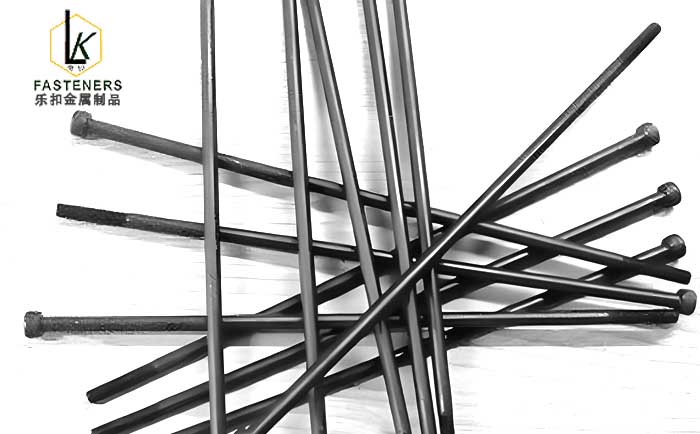

12.9级加长螺栓

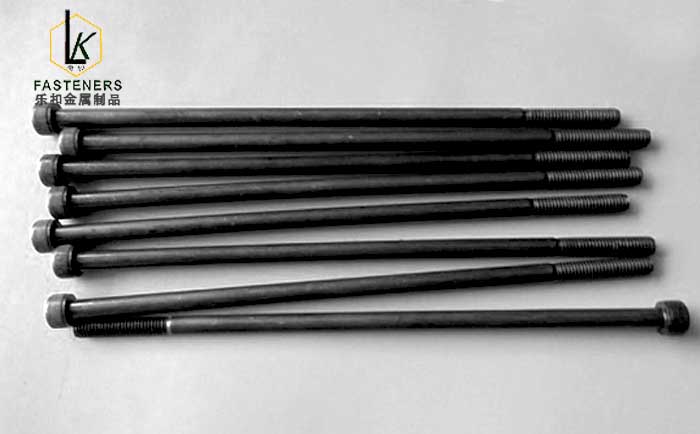

高强度内六角螺丝

产品尺寸

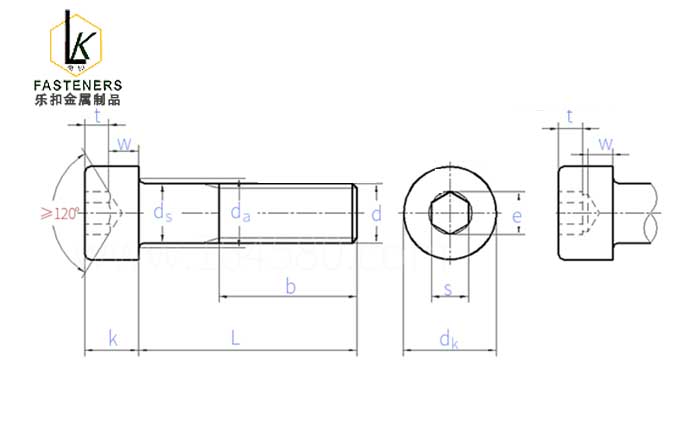

DIN912尺寸图

螺纹直径 d			M1.4	M1.6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	牙距	粗牙	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk	无滚花头	公差上限	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	滚花头	公差上限	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	公差下限		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
da	公差上限		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
ds	公差上限		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
ds	公差下限		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	公差下限		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	公差上限		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	公差下限		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	公称		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	公差下限		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	公差上限		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
b	公称值		14	15	16	17	18	20	22	24	28	32	36	40	44	48	52
t	公差下限		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	公差下限		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

螺纹直径 d			M22	M24	M27	M30	M33	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	牙距	粗牙	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
dk	无滚花头	公差上限	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	滚花头	公差上限	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	公差下限		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
da	公差上限		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
ds	公差上限		22	24	27	30	33	36	42	48	56	64	72	80	90	100
ds	公差下限		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	公差下限		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	公差上限		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	公差下限		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	公称		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	公差下限		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	公差上限		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
b	公称值		56	60	66	72	78	94	96	18	124	140	156	172	192	212
t	公差下限		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	公差下限		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
