产品名称：六角头半螺纹螺栓(六角头带杆螺栓)

执行标准：德标DIN 931- 1987

产品概述：外六角半螺纹螺栓DIN931是有一段粗杆光杆和一段螺纹组成的德标螺栓，因为在连接紧固中，螺纹不需要太长，这样就可以留出一段没有螺纹的位置，这样光杆粗杆的位置可以提升产品的一部分机械性能，还会在使用中有效的保护摩擦导致的螺纹损坏。

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：4.8级、8.8级、10.9级、12.9级，A2-70、A2-70,A2-80,A4-70,A4-80

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M1.6-M39

产品长度：6mm-1米长度可供选择与定制

产品图片

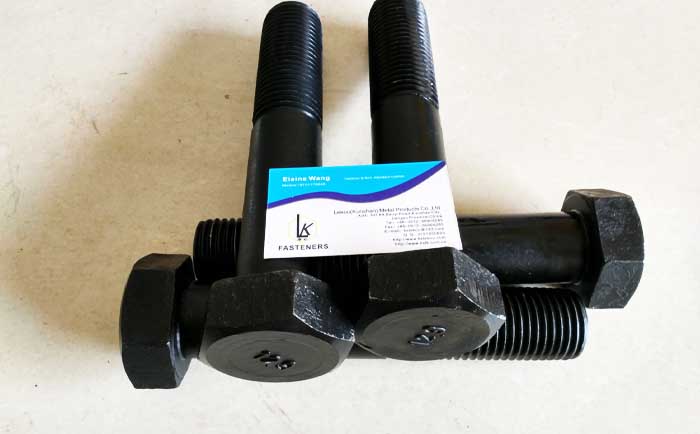

12.9级外六角半牙螺栓

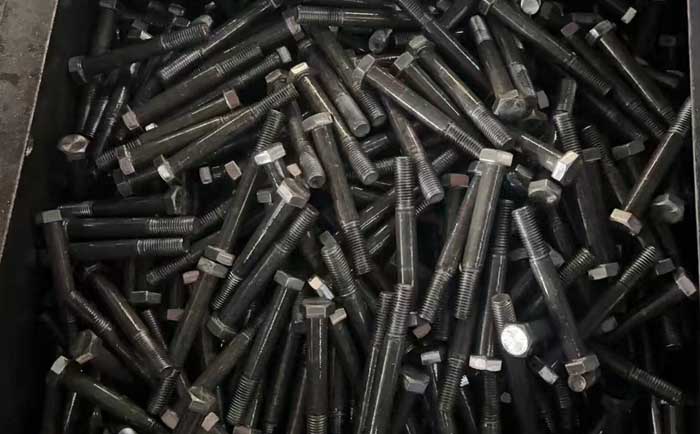

DIN931外六角半牙螺栓

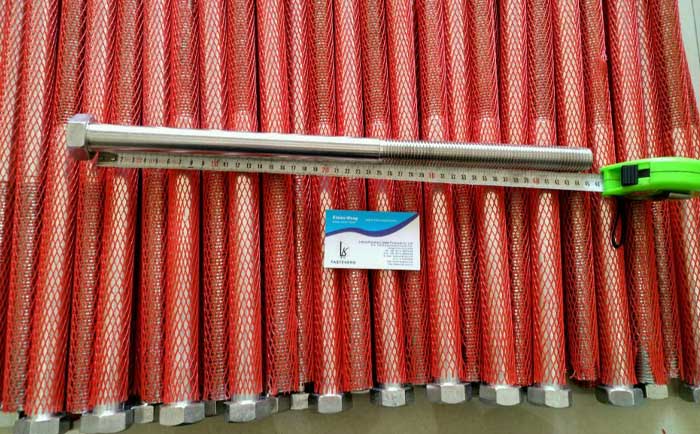

不锈钢外六角半牙螺栓

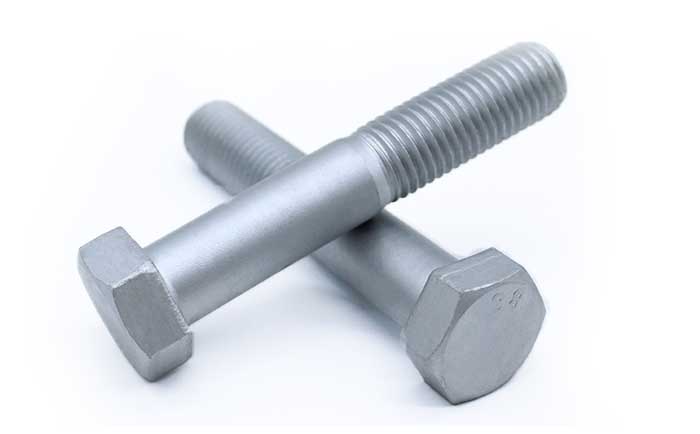

达克罗外六角半牙螺栓

产品尺寸

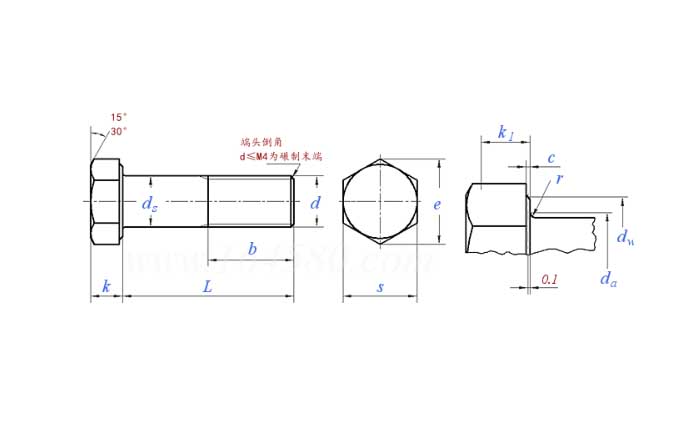

DIN931尺寸图

尺寸单位: mm

螺纹尺寸			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12
d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12
P	螺距		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	1.5	1.75
b	参考值	L≤125	9	10	11	12	13	14	16	18	20	22	26	30
		125＜L≤200	-	-	-	-	-	-	22	24	26	28	32	36
		L＞200	-	-	-	-	-	-	-	-	-	-	45	49
c	最小值		0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15
c	最大值		0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6
da	最大值		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	7.8	9.2	11.2	13.7
ds	最大值=公称		1.6	2	2.5	3	3.5	4	5	6	7	8	10	12
	最小值	A级	1.46	1.86	2.36	2.86	3.32	3.82	4.82	5.82	6.78	7.78	9.78	11.73
	最小值	B级	-	-	-	-	-	-	-	-	-	-	-	-
dw	最小值	A级	2.4	3.2	4.1	4.6	5.1	5.9	6.9	8.9	9.8	11.6	15.6	17.4
dw	最小值	B级	-	-	-	-	-	-	-	-	-	-	-	-
e	最小值	A级	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38	18.9	21.1
e	最小值	B级	-	-	-	-	-	-	-	-	-	-	-	-
k	公称		1.1	1.4	1.7	2	2.4	2.8	3.5	4	4.8	5.3	6.4	7.5
	A级	最小值	0.98	1.28	1.58	1.88	2.28	2.68	3.35	3.85	4.65	5.15	6.22	7.32
	A级	最大值	1.22	1.52	1.82	2.12	2.52	2.92	3.65	4.15	4.95	5.45	6.58	7.68
	B级	最小值	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最大值	-	-	-	-	-	-	-	-	-	-	-	-
k1	最小值		0.7	0.9	1.1	1.3	1.6	1.9	2.28	2.63	3.19	3.54	4.28	5.05
r	最小值		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4	0.6
s	最大值=公称		3.2	4	5	5.5	6	7	8	10	11	13	17	19
	最小值	A级	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73	16.73	18.67
	最小值	B级	-	-	-	-	-	-	-	-	-	-	-	-
螺纹长度b			-	-	-	-	-	-	-	-	-	-	-	-
螺纹尺寸			(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
d			(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
P	螺距		2	2	2.5	2.5	2.5	3	3	3.5	3.5	4	4
b	参考值	L≤125	34	38	42	46	50	54	60	66	72	78	84
		125＜L≤200	40	44	48	52	56	60	66	72	78	84	90
		L＞200	53	57	61	65	69	73	79	85	91	97	103
c	最小值		0.15	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3
c	最大值		0.6	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1
da	最大值		15.7	17.7	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4
ds	最大值=公称		14	16	18	20	22	24	27	30	33	36	39
	最小值	A级	13.73	15.73	17.73	19.67	21.67	23.67	-	-	-	-	-
	最小值	B级	-	15.57	17.57	19.48	21.48	23.48	26.48	29.48	32.38	35.38	38.38
dw	最小值	A级	20.5	22.5	25.3	28.2	30	33.6	-	-	-	-	-
dw	最小值	B级	-	22	24.8	27.7	29.5	33.2	38	42.7	46.6	51.1	55.9
e	最小值	A级	24.49	26.75	30.14	33.53	35.72	39.98	-	-	-	-	-
e	最小值	B级	-	26.17	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44
k	公称		8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
	A级	最小值	8.62	9.82	11.28	12.28	13.78	14.78	-	-	-	-	-
	A级	最大值	8.98	10.18	11.72	12.72	14.22	15.22	-	-	-	-	-
	B级	最小值	-	9.71	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58
	B级	最大值	-	10.29	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42
k1	最小值		5.96	6.8	7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2
r	最小值		0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1	1
s	最大值=公称		22	24	27	30	32	36	41	46	50	55	60
	最小值	A级	21.67	23.67	26.67	29.67	31.61	35.38	-	-	-	-	-
	最小值	B级	-	23.16	26.16	29.16	31	35	40	45	49	53.8	58.8
螺纹长度b			-	-	-	-	-	-	-	-	-	-	-
