DIN933六角头全螺纹螺栓

所属分类：六角头螺栓
浏览次数：次
发布日期：2025-11-26 13:42:17

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

产品名称：六角头全螺纹螺栓

执行标准：德标DIN 933 - 1987

产品概述：DIN933六角头全螺纹螺栓我们指的是螺杆一直到头部都是有螺纹的，全螺纹的优点在于使用过程中，可以随意调节连接部分的间隙与高低。缺点是在性能方面会低于半螺纹光杆部位的耐摩擦率与抗压率。但是有些需要超长螺纹设计的连接部位，就只能选择全螺纹了。

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L、B8、B8M）、2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：4.8级、8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M1.6-M52

产品长度：6mm-1米长度可供选择与定制

产品图片

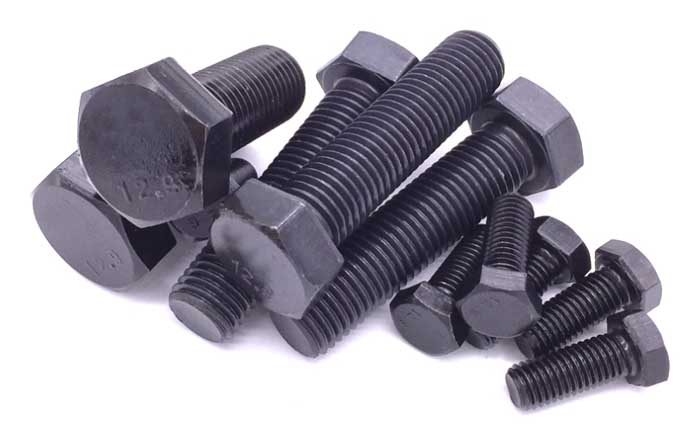

高强度外六角螺栓

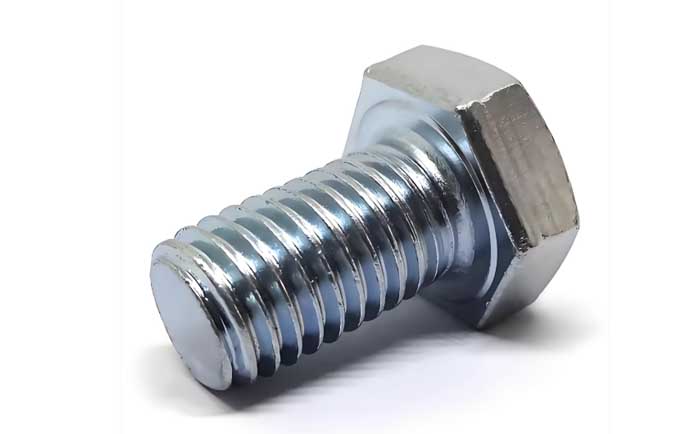

全牙外六角螺栓

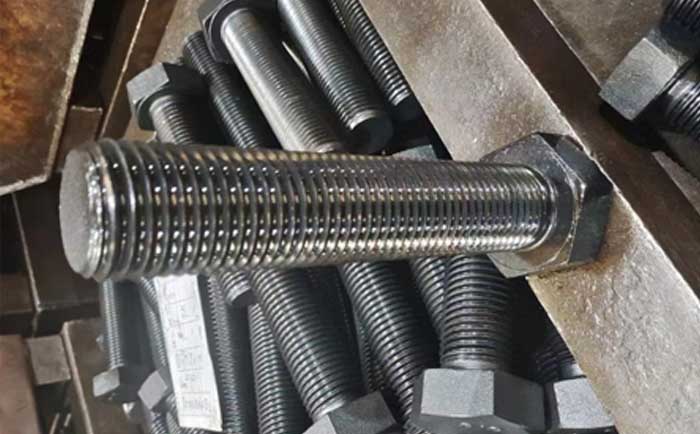

10.9级全螺纹外六角

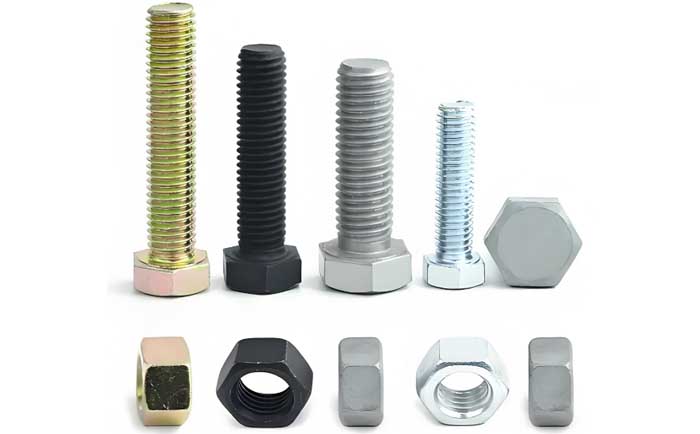

外六角螺栓全扣

产品尺寸

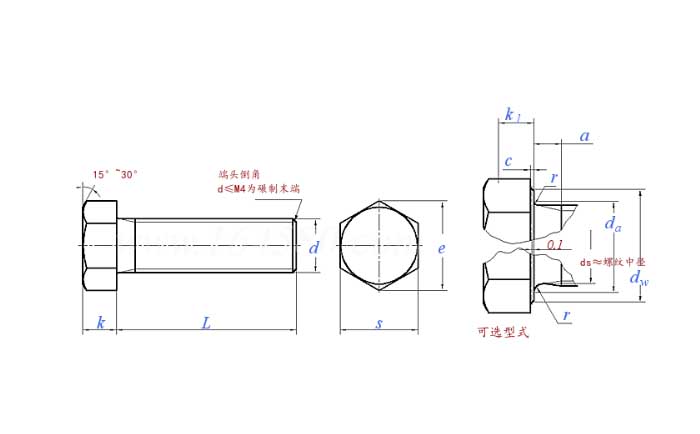

DIN933尺寸图

尺寸单位: mm

螺纹规格 d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16
螺纹规格 d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16
P	螺距		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1	1.25	1.5	1.75	2	2
a	最大值		1.05	1.2	1.35	1.5	1.8	2.1	2.4	3	3	3.75	4.5	5.25	6	6
c	最小值		0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2
c	最大值		0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.8
da	最大值		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	7.8	9.2	11.2	13.7	15.7	17.7
dw	A级	最小值	2.4	3.2	4.1	4.6	5.1	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5
dw	B级	最小值	-	-	-	-	-	5.7	6.7	8.7	9.4	11.4	15.4	17.2	20.1	22
e	A级	最小值	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75
e	B级	最小值	-	-	-	-	-	7.5	8.63	10.89	11.94	14.2	18.72	20.88	23.91	26.17
k	公称		1.1	1.4	1.7	2	2.4	2.8	3.5	4	4.8	5.3	6.4	7.5	8.8	10
	A级	最小值	0.98	1.28	1.58	1.88	2.28	2.68	3.35	3.85	4.65	5.15	6.22	7.32	8.62	9.82
	A级	最大值	1.22	1.52	1.82	2.12	2.52	2.92	3.65	4.15	4.95	5.45	6.56	7.68	8.98	10.18
	B级	最小值	-	-	-	-	-	2.6	3.26	3.76	4.56	5.06	6.11	7.21	8.51	9.71
	B级	最大值	-	-	-	-	-	3	3.74	4.24	5.04	5.54	6.69	7.79	9.09	10.29
k1	最小值		0.7	0.9	1.1	1.3	1.6	1.9	2.28	2.63	3.19	3.54	4.28	5.05	5.96	6.8
r	最小值		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4	0.6	0.6	0.6
s	最大值=公称		3.2	4	5	5.5	6	7	8	10	11	13	17	19	22	24
	A级	最小值	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67
	B级	最小值	-	-	-	-	-	6.64	7.64	9.64	10.57	12.57	16.57	18.48	21.16	23.16
螺纹规格			(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
螺纹规格			(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	螺距		2.5	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
a	最大值		7.5	7.5	7.5	9	9	10.5	10.5	12	12	13.5	13.5	15	15
c	最小值		0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
c	最大值		0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1
da	最大值		20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
dw	A级	最小值	25.3	28.2	30	33.6	-	-	-	-	-	-	-	-	-
dw	B级	最小值	24.8	27.7	29.5	33.2	38	42.7	46.5	51.1	55.9	59.9	64.7	69.4	74.2
e	A级	最小值	30.14	33.53	35.72	39.98	-	-	-	-	-	-	-	-	-
e	B级	最小值	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	公称		11.5	12.5	14	15	17	18.7	21	22.5	25	26	28	30	33
	A级	最小值	11.28	12.28	13.78	14.78	-	-	-	-	-	-	-	-	-
	A级	最大值	11.72	12.72	14.22	15.22	-	-	-	-	-	-	-	-	-
	B级	最小值	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
	B级	最大值	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k1	最小值		7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	最小值		0.6	0.8	0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6
s	最大值=公称		27	30	32	36	41	46	50	55	60	65	70	75	80
	A级	最小值	26.67	29.67	31.61	35.38	-	-	-	-	-	-	-	-	-
	B级	最小值	26.15	29.16	31	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
