产品名称：DIN961六角头细牙全螺纹螺栓（外六角幼牙全牙螺栓）

执行标准：德标DIN961

产品概述：DIN961在标准中属于德标标准，类同与我们国标的GB5786，国际标准ISO8676等都属于全螺纹细牙螺栓，这种螺栓与标准螺栓的区别在于螺纹的牙距比标准的要小，如：正常牙距是M10-1.5，而这个螺栓的牙距是M10-1.25或者M10-1.0的，一般细牙的螺栓相对于粗牙螺栓来说，螺栓的抗拉性能要好，而且自锁能力也要好。一般在预紧力也较大,温度较高,振动较大的环境里,较为重要的部位可选用细牙螺纹,但也不能一概而论,具体可根据实际情况来选用。

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：4.8级、8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M8-M52

产品长度：6mm-1米长度可供选择与定制

产品图片

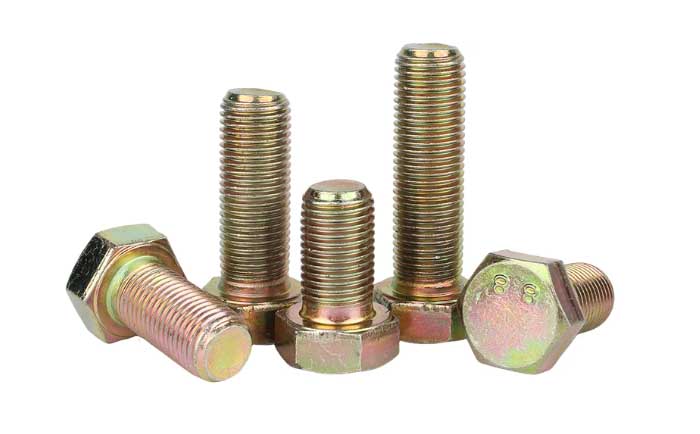

镀锌细牙外六角螺栓

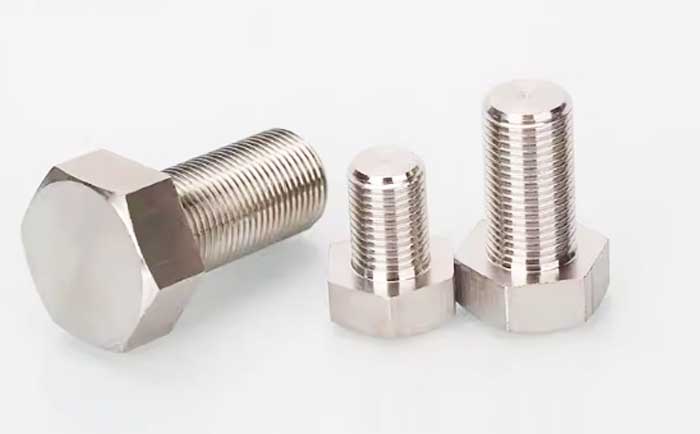

不锈钢细牙外六角螺丝

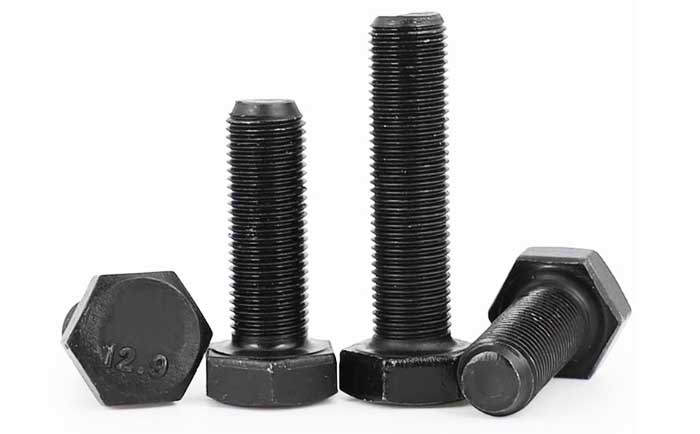

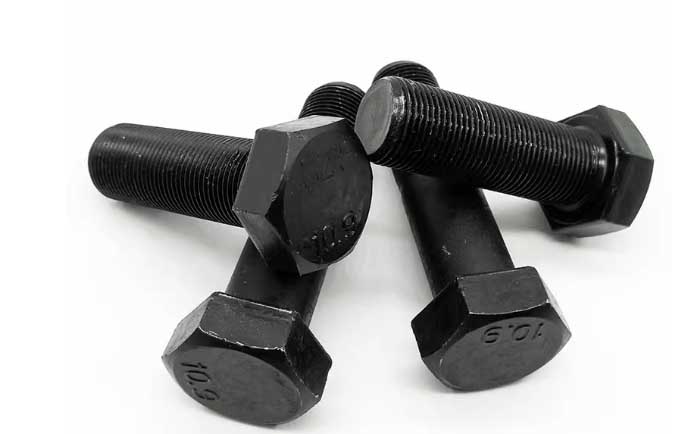

高强度细牙外六角螺栓

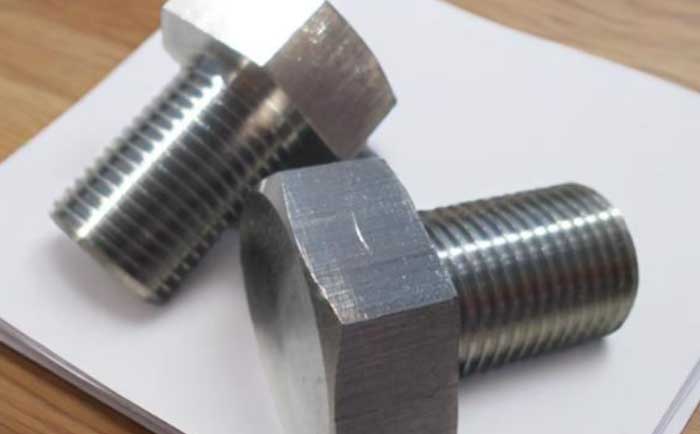

不锈钢316细牙外六角螺栓

产品尺寸

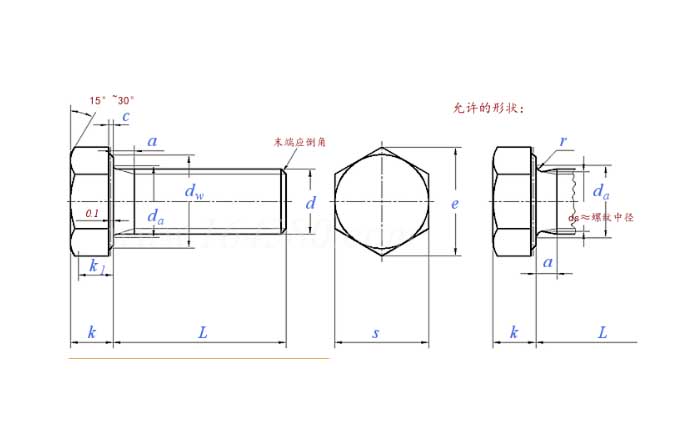

DIN961细牙外六角尺寸图

尺寸单位: mm

螺纹规格 d			M8	M10	M12	M14	M16	M18	M20	M22	M24
螺纹规格 d			M8	M10	M12	M14	M16	M18	M20	M22	M24
P	螺距	细牙1	1	1	1.5	1.5	1.5	2	1.5	2	2
P	螺距	细牙2	-	1.25	1.25	-	-	1.5	2	1.5	1.5
a	最大值		3	3.75	4.5	4.5	4.5	6	6	6	6
c	最小值		0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2
c	最大值		0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8
da	最大值		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4
dw	A级	最小值	11.6	15.6	17.4	20.5	22.5	25.3	28.2	30	33.6
dw	B级	最小值	11.4	15.4	17.2	20.1	22	24.8	27.7	29.5	33.2
e	A级	最小值	14.38	18.9	21.1	24.49	26.75	30.14	33.53	35.72	39.98
e	B级	最小值	14.2	18.72	20.88	23.91	26.17	29.56	32.95	35.03	39.55
k	公称		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15
	A级	最小值	5.15	6.22	7.32	8.62	9.82	11.28	12.28	13.78	14.78
	A级	最大值	5.45	6.58	7.68	8.98	10.18	11.72	12.72	14.22	15.22
	B级	最小值	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65
	B级	最大值	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35
k1	最小值		3.54	4.28	5.05	5.96	6.8	7.8	8.5	9.6	10.3
r	最小值		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8
s	最大值=公称		13	17	19	22	24	27	30	32	36
	A级	最小值	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.38
	B级	最小值	12.57	16.57	18.48	21.16	23.16	26.16	29.16	31	35

螺纹规格 d			M27	M30	M33	M36	M39	M42	M45	M48	M52
螺纹规格 d			M27	M30	M33	M36	M39	M42	M45	M48	M52
P	螺距	细牙1	2	2	2	3	3	3	3	3	3
P	螺距	细牙2	-	-	-	-	-	-	-	-	-
a	最大值		6	6	6	9	9	9	9	9	9
c	最小值		0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3
c	最大值		0.8	0.8	0.8	0.8	1	1	1	1	1
da	最大值		30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6
dw	A级	最小值	-	-	-	-	-	-	-	-	-
dw	B级	最小值	38	42.7	46.6	51.1	55.9	59.9	64.7	69.4	74.2
e	A级	最小值	-	-	-	-	-	-	-	-	-
e	B级	最小值	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25
k	公称		17	18.7	21	22.5	25	26	28	30	33
	A级	最小值	-	-	-	-	-	-	-	-	-
	A级	最大值	-	-	-	-	-	-	-	-	-
	B级	最小值	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5
	B级	最大值	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5
k1	最小值		11.7	12.8	14.4	15.5	17.2	17.9	19.3	20.9	22.8
r	最小值		1	1	1	1	1	1.2	1.2	1.6	1.6
s	最大值=公称		41	46	50	55	60	65	70	75	80
	A级	最小值	-	-	-	-	-	-	-	-	-
	B级	最小值	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1
