产品名称：DIN960六角头细牙螺栓（外六角幼牙半牙螺栓）

执行标准：德标DIN960

产品概述：DIN960在标准中属于德标标准的粗杆半螺纹细牙外六角螺栓，类同与我们国标的GB5785，国际标准ISO8765等，这种螺栓与标准螺栓的区别在于螺纹的牙距比标准的要小，如：正常牙距是M8-1.25，而这个螺栓的牙距是M8-1.0的，一般细牙的螺栓相对于粗牙螺栓来说，螺栓的抗拉性能要好，而且自锁能力也要好。一般在预紧力也较大,温度较高,振动较大的环境里,较为重要的部位可选用细牙螺纹,但也不能一概而论,具体可根据实际情况来选用。细牙螺栓因其牙距小、螺纹密，常用于需要防松或高精度连接的领域，如机械设备、工程建筑、柴油机等‌。。与粗牙螺栓相比，细牙螺栓的预紧力更均匀，适合薄壁零件或需频繁拆卸的场合‌

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：4.8级、8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M8-M100

产品长度：6-1米长度可供选择与定制

产品图片

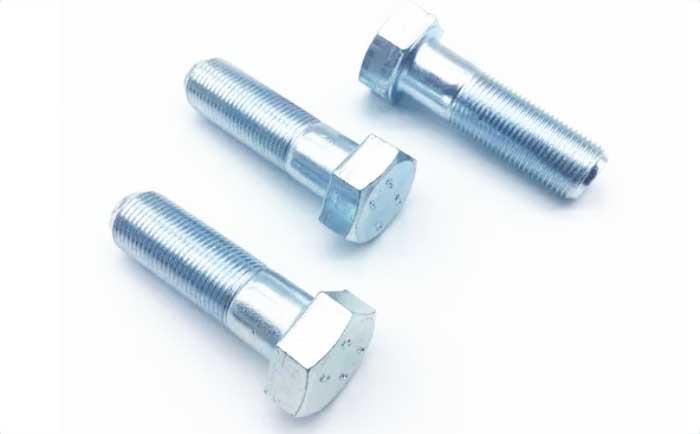

细牙外六角螺栓

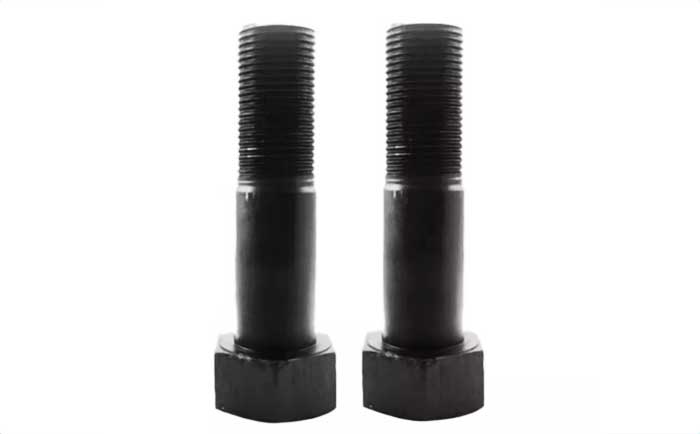

DIN960细牙螺栓



产品尺寸

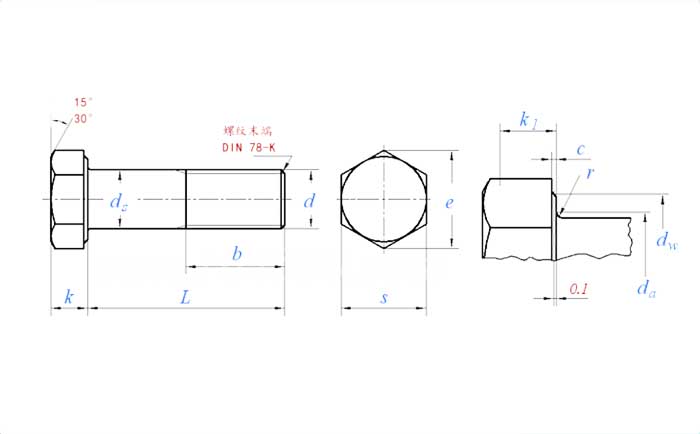

DIN960细牙外六角螺栓尺寸图

尺寸单位: mm

螺纹规格 d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
螺纹规格 d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)
P	螺距	细牙1	1	1	1.5	1.5	1.5	2	1.5	2	2	2	2	2	3	3
P	螺距	细牙2	-	1.25	1.25	-	-	1.5	2	1.5	1.5	-	-	-	-	-
b	L≤125		22	26	30	34	38	42	46	50	54	60	66	72	78	84
	125＜L≤200		28	32	36	40	44	48	52	56	60	66	72	78	84	90
	L＞200		41	45	49	53	57	61	65	69	73	79	85	91	97	103
c	最小值		0.15	0.15	0.15	0.15	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.3
c	最大值		0.6	0.6	0.6	0.6	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	0.8	1
da	最大值		9.2	11.2	13.7	15.7	17.7	20.2	22.4	24.4	26.4	30.4	33.4	36.4	39.4	42.4
ds	最大值		8	10	12	14	16	18	20	22	24	27	30	33	36	39
	A级	最小值	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67	-	-	-	-	-
	B级	最小值	7.64	9.64	11.57	13.57	15.57	17.57	19.48	21.48	23.48	26.48	29.48	32.38	35.38	38.38
dw	A级	最小值	11.6	15.6	17.4	20.5	22.5	25.3	28.2	30	33.6	-	-	-	-	-
dw	B级	最小值	11.4	15.4	17.2	20.1	22	24.8	27.7	29.5	33.2	38	42.7	46.6	51.1	55.9
e	A级	最小值	14.38	18.9	21.1	24.49	26.75	30.14	33.53	35.72	39.98	-	-	-	-	-
e	B级	最小值	14.2	18.72	20.88	23.91	26.17	29.56	32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44
k	公称		5.3	6.4	7.5	8.8	10	11.5	12.5	14	15	17	18.7	21	22.5	25
	A级	最小值	5.15	6.22	7.32	8.62	9.82	11.28	12.28	13.78	14.78	-	-	-	-	-
	A级	最大值	5.45	6.58	7.68	8.98	10.18	11.72	12.72	14.22	15.22	-	-	-	-	-
	B级	最小值	5.06	6.11	7.21	8.51	9.71	11.15	12.15	13.65	14.65	16.65	18.28	20.58	22.08	24.58
	B级	最大值	5.54	6.69	7.79	9.09	10.29	11.85	12.85	14.35	15.35	17.35	19.12	21.42	22.92	25.42
k1	最小值		3.54	4.28	5.05	5.96	6.8	7.8	8.5	9.6	10.3	11.7	12.8	14.4	15.5	17.2
r	最小值		0.4	0.4	0.6	0.6	0.6	0.6	0.8	0.8	0.8	1	1	1	1	1
s	最大值=公称		13	17	19	22	24	27	30	32	36	41	46	50	55	60
	A级	最小值	12.73	16.73	18.67	21.67	23.67	26.67	29.67	31.61	35.38	-	-	-	-	-
	B级	最小值	12.57	16.57	18.48	21.16	23.16	26.16	29.16	31	35	40	45	49	53.8	58.8
螺纹规格 d			M42	(M45)	M48	(M52)	M56	(M60)	M64	(M68)	M72	(M76)	M80	M90	M100
螺纹规格 d			M42	(M45)	M48	(M52)	M56	(M60)	M64	(M68)	M72	(M76)	M80	M90	M100
P	螺距	细牙1	3	3	3	3	4	4	4	4	4	4	4	4	4
P	螺距	细牙2	-	-	-	-	-	-	-	-	-	-	-	-	-
b	L≤125		90	96	102	-	-	-	-	-	-	-	-	-	-
	125＜L≤200		96	102	108	116	124	132	140	148	158	164	172	192	-
	L＞200		109	115	121	129	137	145	153	161	169	177	185	205	225
c	最小值		0.3	0.3	0.3	0.3	-	-	-	-	-	-	-	-	-
c	最大值		1	1	1	1	1	1	1	1	1	1	2	2	2
da	最大值		45.6	48.6	52.6	56.6	63	67	71	75	79	83	87	97	108
ds	最大值		42	45	48	52	56	60	64	68	72	76	80	90	100
	A级	最小值	-	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最小值	41.38	44.38	47.38	51.26	55.26	59.26	63.26	67.26	71.26	75.26	79.26	89.13	99.13
dw	A级	最小值	-	-	-	-	-	-	-	-	-	-	-	-	-
dw	B级	最小值	59.9	64.7	69.4	74.2	78.7	83.4	88.2	92.9	97.7	102.4	107.2	121.1	135.4
e	A级	最小值	-	-	-	-	-	-	-	-	-	-	-	-	-
e	B级	最小值	71.3	76.95	82.6	88.25	93.56	99.21	104.86	110.51	116.16	121.81	127.46	144.08	161.03
k	公称		26	28	30	33	35	38	40	43	45	48	50	57	63
	A级	最小值	-	-	-	-	-	-	-	-	-	-	-	-	-
	A级	最大值	-	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最小值	25.58	27.58	29.58	32.5	34.5	37.5	39.5	42.5	44.5	47.5	49.5	56.4	62.4
	B级	最大值	26.42	28.42	30.42	33.5	35.5	38.5	40.5	43.5	45.5	48.5	50.5	57.6	63.6
k1	最小值		17.9	19.3	20.9	22.8	24.2	26.2	27.6	29.8	31.2	33.2	34.6	39.5	43.7
r	最小值		1.2	1.2	1.6	1.6	2	2	2	2	2	2	2	2.5	2.5
s	最大值=公称		65	70	75	80	85	90	95	100	105	110	115	130	145
	A级	最小值	-	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最小值	63.1	68.1	73.1	78.1	82.8	87.8	92.8	97.8	102.8	107.8	112.8	127.5	142.5
