产品名称：ISO4014六角头半牙螺栓

执行标准：国际标准ISO4014

产品概述：ISO4014六角头半螺纹螺栓是一种属于德国工业标准（DIN）和欧洲标准（EN ISO）的协调一致标准。该标准与DIN 931类似，但并不完全相同，同样，DIN EN ISO 4014也不等同于中国的GB5782标准，标准的发布旨在确保螺栓的质量和性能符合国际标准，以便在工程和制造领域中得到广泛应用。

产品材料：碳钢（低碳钢、中碳钢）、合金钢、不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：4.8级、8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M1.6-M64

产品长度：6mm-1米长度可供选择与定制

产品图片

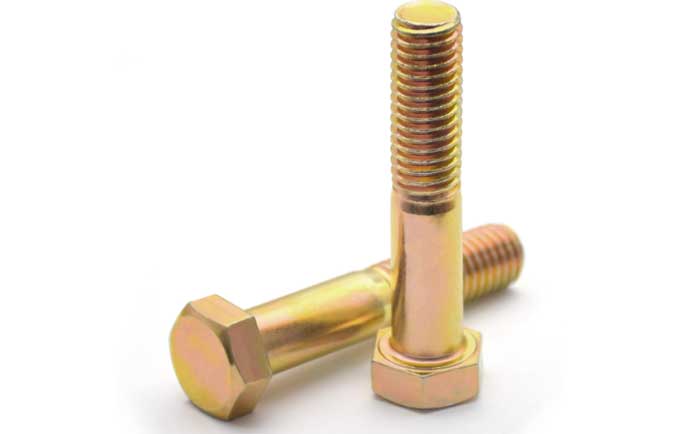

ISO4014外六角半牙螺栓

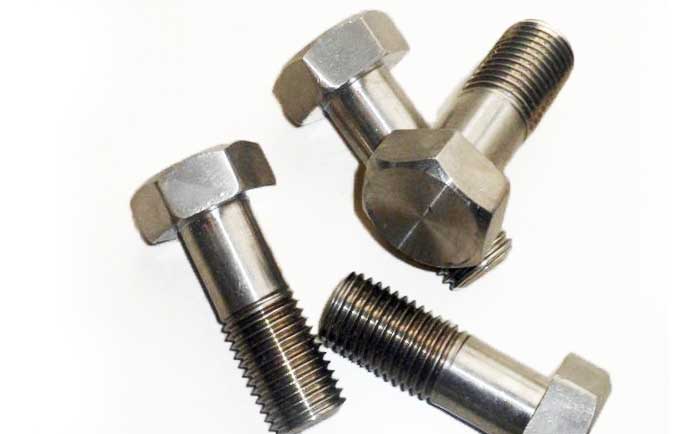

不锈钢316外六角半牙螺栓

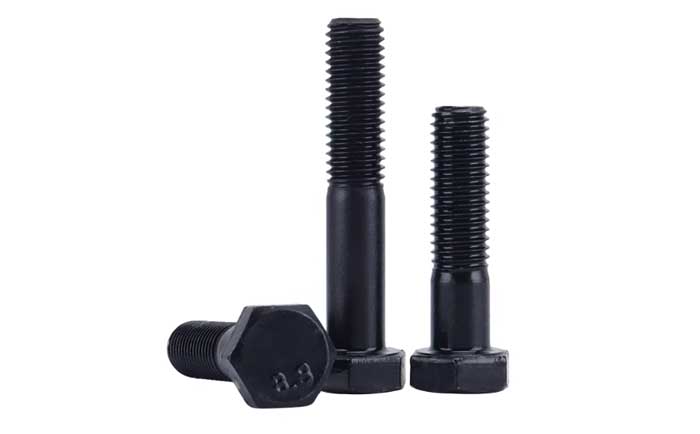

半牙外六角螺丝

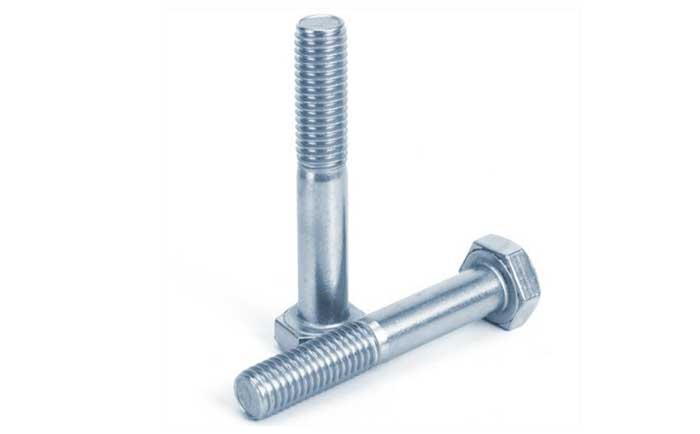

镀锌外六角半螺纹螺栓

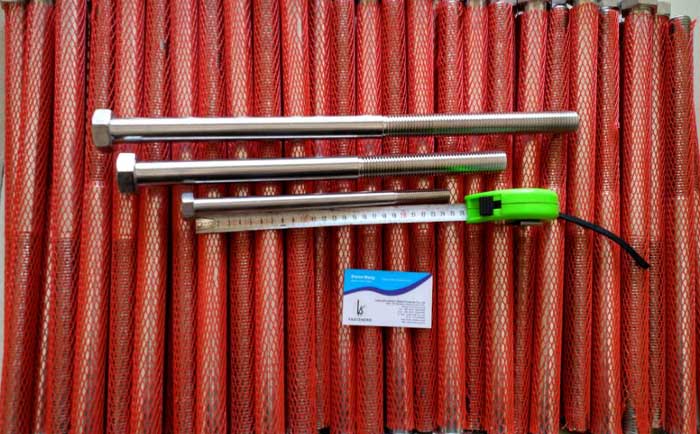

不锈钢加长半牙螺栓

产品尺寸

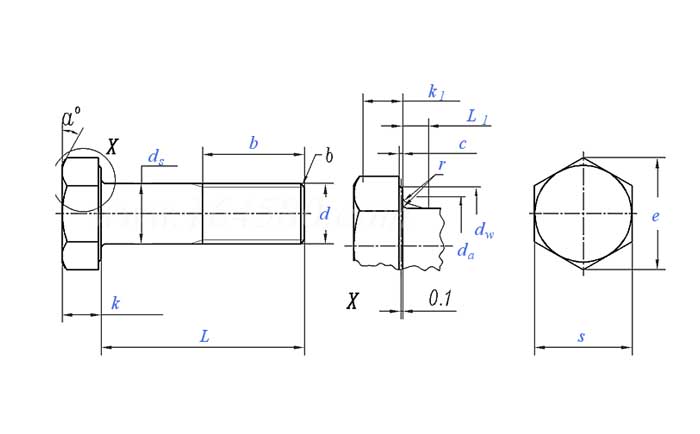

ISO4014尺寸图

尺寸单位: mm

螺纹规格 d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	螺距		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
b ①	L≤125		9	10	11	12	13	14	16	18	22	26	30	34	38	42	46
	125＜L≤200		15	16	17	18	19	20	22	24	28	32	36	40	44	48	52
	L＞200		28	29	30	31	32	33	35	37	41	45	49	53	57	61	65
c	最大值		0.25	0.25	0.25	0.4	0.4	0.4	0.5	0.5	0.6	0.6	0.6	0.6	0.8	0.8	0.8
c	最小值		0.1	0.1	0.1	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.15	0.2	0.2	0.2
da	最大值		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
ds	最大值=公称		1.6	2	2.5	3	3.5	4	5	6	8	10	12	14	16	18	20
	A级	最小值	1.46	1.86	2.36	2.86	3.32	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
	B级	最小值	1.35	1.75	2.25	2.75	3.2	3.7	4.7	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
dw	A级	最小值	2.27	3.07	4.07	4.57	5.07	5.88	6.88	8.88	11.63	14.63	16.63	19.64	22.49	25.34	28.19
dw	B级	最小值	2.3	2.95	3.95	4.45	4.95	5.74	6.74	8.74	11.47	14.47	16.47	19.15	22	24.85	27.7
e	A级	最小值	3.41	4.32	5.45	6.01	6.58	7.66	8.79	11.05	14.38	17.77	20.03	23.36	26.75	30.14	33.53
e	B级	最小值	3.28	4.18	5.31	5.88	6.44	7.5	8.63	10.89	14.2	17.59	19.85	22.78	26.17	29.56	32.95
L1	最大值		0.6	0.8	1	1	1	1.2	1.2	1.4	2	2	3	3	3	3	4
k	公称		1.1	1.4	1.7	2	2.4	2.8	3.5	4	5.3	6.4	7.5	8.8	10	11.5	12.5
	A级	最大值	1.225	1.525	1.825	2.125	2.525	2.925	3.65	4.15	5.45	6.58	7.68	8.98	10.18	11.715	12.715
	A级	最小值	0.975	1.275	1.575	1.875	2.275	2.675	3.35	3.85	5.15	6.22	7.32	8.62	9.82	11.285	12.285
	B级	最大值	1.3	1.6	1.9	2.2	2.6	3	3.74	4.24	5.54	6.69	7.79	9.09	10.29	11.85	12.85
	B级	最小值	0.9	1.2	1.5	1.8	2.2	2.6	3.26	3.76	5.06	6.11	7.21	8.51	9.71	11.15	12.15
k1	A级	最小值	0.68	0.89	1.1	1.31	1.59	1.87	2.35	2.7	3.61	4.35	5.12	6.03	6.87	7.9	8.6
k1	B级	最小值	0.63	0.84	1.05	1.26	1.54	1.82	2.28	2.63	3.54	4.28	5.05	5.96	6.8	7.81	8.51
r	最小值		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.6	0.8
s	最大值=公称		3.2	4	5	5.5	6	7	8	10	13	16	18	21	24	27	30
	A级	最小值	3.02	3.82	4.82	5.32	5.82	6.78	7.78	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
	B级	最小值	2.9	3.7	4.7	5.2	5.7	6.64	7.64	9.64	12.57	15.57	17.57	20.16	23.16	26.16	29.16

螺纹规格 d			(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)	M56	(M60)	M64
P	螺距		2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5	5.5	6
b ①	L≤125		50	54	60	66	-	-	-	-	-	-	-	-	-	-
	125＜L≤200		56	60	66	72	78	84	90	96	102	108	116	-	-	-
	L＞200		69	73	79	85	91	97	103	109	115	121	129	137	145	153
c	最大值		0.8	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1	1	1
c	最小值		0.2	0.2	0.2	0.2	0.2	0.2	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
da	最大值		24.4	26.4	30.4	33.4	36.4	39.4	42.4	45.6	48.6	52.6	56.6	63	67	71
ds	最大值=公称		22	24	27	30	33	36	39	42	45	48	52	56	60	64
	A级	最小值	21.67	23.67	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最小值	21.48	23.48	26.48	29.48	32.38	35.38	38.38	41.38	44.38	47.38	51.26	55.26	59.26	63.26
dw	A级	最小值	31.71	33.61	-	-	-	-	-	-	-	-	-	-	-	-
dw	B级	最小值	31.35	33.25	38	42.75	46.55	51.11	55.86	59.95	64.7	69.45	74.2	78.66	83.41	88.16
e	A级	最小值	37.72	39.98	-	-	-	-	-	-	-	-	-	-	-	-
e	B级	最小值	37.29	39.55	45.2	50.85	55.37	60.79	66.44	71.3	76.95	82.6	88.25	93.56	99.21	104.86
L1	最大值		4	4	6	6	6	6	6	8	8	10	10	12	12	13
k	公称		14	15	17	18.7	21	22.5	25	26	28	30	33	35	38	40
	A级	最大值	14.215	15.215	-	-	-	-	-	-	-	-	-	-	-	-
	A级	最小值	13.785	14.785	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最大值	14.35	15.35	17.35	19.12	21.42	22.92	25.42	26.42	28.42	30.42	33.5	35.5	38.5	40.5
	B级	最小值	13.65	14.65	16.65	18.28	20.58	22.08	24.58	25.58	27.58	29.58	32.5	34.5	37.5	39.5
k1	A级	最小值	9.65	10.35	-	-	-	-	-	-	-	-	-	-	-	-
k1	B级	最小值	9.56	10.26	11.66	12.8	14.41	15.46	17.21	17.91	19.31	20.71	22.75	24.15	26.25	27.65
r	最小值		0.8	0.8	1	1	1	1	1	1.2	1.2	1.6	1.6	2	2	2
s	最大值=公称		34	36	41	46	50	55	60	65	70	75	80	85	90	95
	A级	最小值	33.38	35.38	-	-	-	-	-	-	-	-	-	-	-	-
	B级	最小值	33	35	40	45	49	53.8	58.8	63.1	68.1	73.1	78.1	82.8	87.8	92.8
