DIN916内六角凹端紧定螺钉

所属分类：紧定螺钉
浏览次数：次
发布日期：2026-01-24 14:13:26

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

产品名称：内六角凹端紧定螺钉（Hexagon socket set screws with cup point）

执行标准：德标DIN916-1980

产品概述：内六角凹端紧定螺钉也叫凹端机米、DIN916顶丝、DIN916止付螺丝等，特点：1、无头设计的优点，拧紧后表面平整，不影响周边零件的运动或装配空间。2、内六角驱动方式可承受较大拧紧扭矩，防松效果优于一字、十字槽紧定螺钉。3、装配后可沉入被连接件的螺纹孔内，通过拧紧时的轴向力，凹端（Cup Point），端面呈圆弧形凹陷，拧紧时能嵌入被顶紧件表面，增大抓附力，防松效果优于平端，适合固定轴与轮毂、齿轮等零件。注意事项：1、被顶紧的零件需预留定位槽或平面，否则无法达到可靠的固定效果。2、拧紧扭矩需适中，过大易导致螺钉滑丝或零件变形，过小则无法起到防松作用。

产品材料：SUS304、SUS316、SUS316L、410等不锈钢特殊材料、碳钢（1008、1022、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等，通常会使用合金钢材料与不锈钢材料为主

产品等级：A2-50、A2-70、A4-70、A4-80、B8、8.8级、10.9级，12.9级等产品性能符合碳钢ISO898-5与不锈钢DIN267-11

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M18、M20、M24等螺纹直径

产品长度：螺丝长度有 2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、60mm，长度可供选择与定制

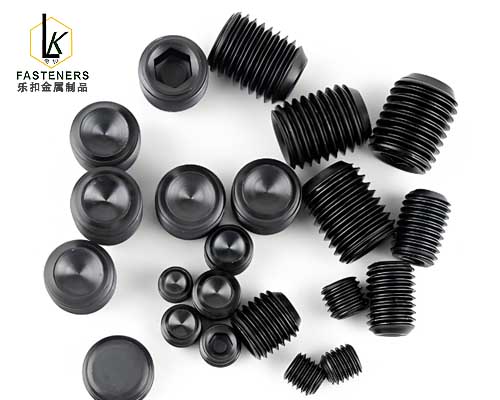

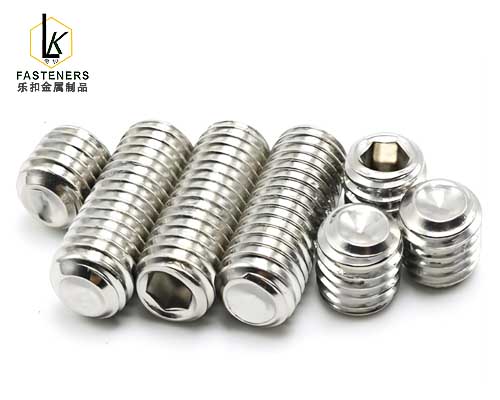

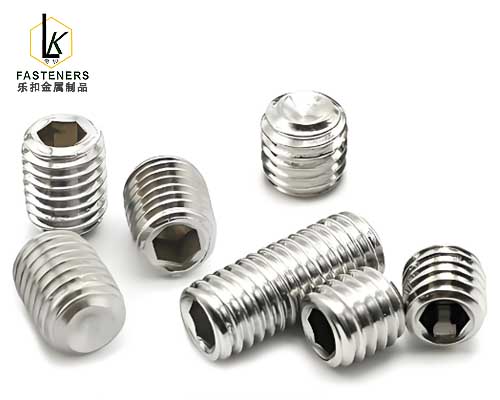

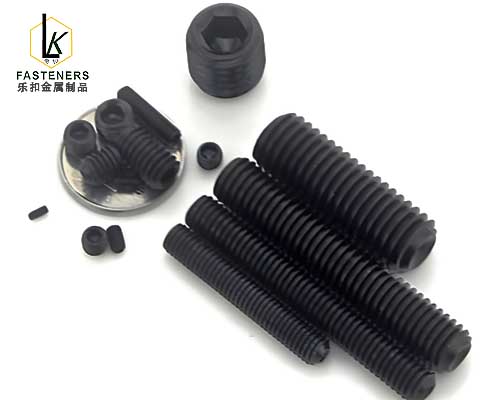

产品图片

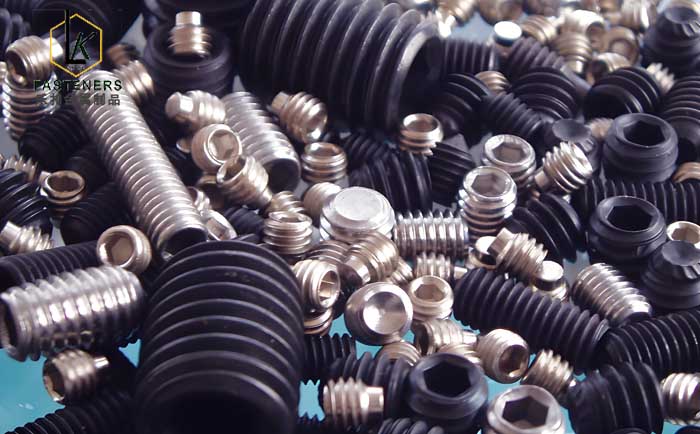

DIN916

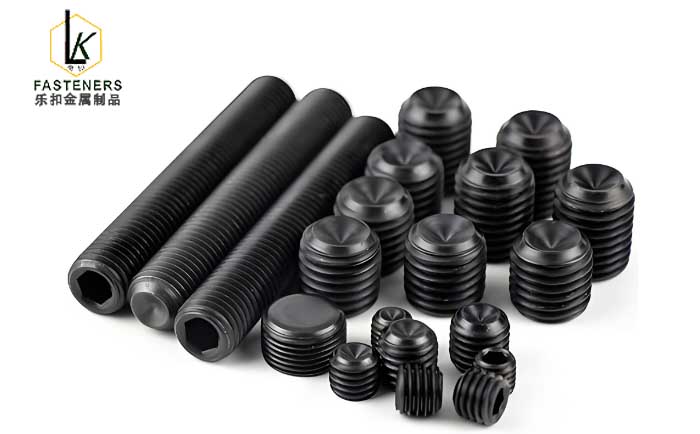

45H内六角凹端紧定螺钉

产品尺寸

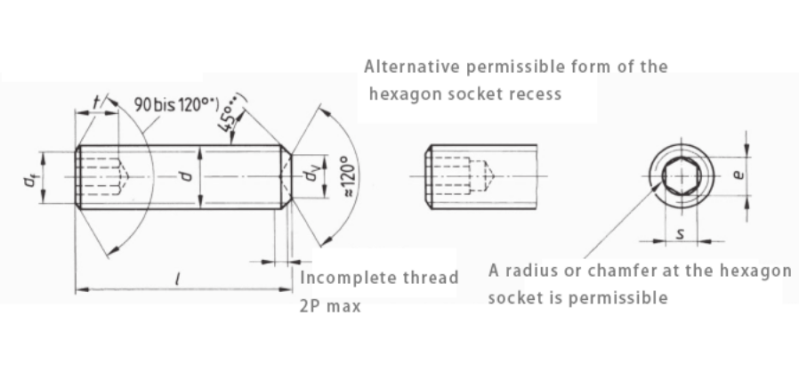

DIN916尺寸

Thread d			M 1,4	M 1,6	(M 1,8)	M 2	M 2,5	M 3	M 4	M 5	M 6
P1			0,3	0,35	0,35	0,4	0,45	0,5	0,7	0,8	1
dv	max		0,7	0,8	0,9	1	1,2	1,4	2	2,5	3
dv	min		0,45	0,55	0,65	0,75	0,95	1,15	1,75	2,25	2,75
df	≈		Minor diameter
e	min，²）		0,803	0,803	0,803	1,003	1,427	1,73	2,30	2,87	3,44
s	Nominal size		0,7	0,7	0,7	0,9	1,3	1,5	2	2,5	3
	max		0,711	0,711	0,711	0,889	1,27	1,52	2,02	2,52	3,02
	min		0,724	0,724	0,724	0,902	1,295	1,545	2,045	2,56	3,08
t	min 3		0,6	0,7	0,8	0,8	1,2	1,2	1,5	2	2
t	min 4		1,4	1,5	1,6	1,7	2	2	2,5	3	3,5

Nominal size	L L（max）		Weight (7.85 kg/dm³) per 1000 pieces ≈
Nominal size	Min	Max	Weight (7.85 kg/dm³) per 1000 pieces ≈
2	1,80	2,20				-	-	-	-	-	-
2,5	2,30	2,70	0,018	0,029	0,030		-	-	-	-	-
3	2,80	3,20	0,022	0,028	0,036	0,044	0,075	-	-	-	-
(3,5)	3,26	3,74	-	-	-	-			-	-	-
4	3,76	4,24	0,029	0,037	0,048	0,059	0,100	0,140		-	-
5	4,76	5,24	0,036	0,046	0,060	0,074	0,125	0,180	0,255	0,420	-
6	5,76	6,24	0,043	0,056	0,072	0,089	0,150	0.22	0.38	0.54	0.74
8	7,71	8,29	-	-	-	0,119	0,199	0,310	0,530	0,780	1,09
10	9,71	10,29	-	-	-	0,148	0,249	0,400	0,680	1,02	1,44
12	11,65	12,35	-	-	-	-		0,490	0,830	1,26	1,79
-14	13,65	14,35	-	-	-	-	-	-	-	-	-
16	15,65	16,35	-	-	-	-	-	0,670	1.13	1.74	2.49
-18	17,65	18,35	-	-	-	-	-	-	-	-	-
20	19,58	20,42	-	-	-	-	-	0,850	1.43	1.22	3.19
-22	21,58	22,42	-	-	-	-	-	-	-	-	-
25	24,58	25,42	-	-	-	-	-	-	-	2.82	4.07
-28	27,58	28,42	-	-	-	-	-	-	-	-	-
30	29,58	30,42	-	-	-	-	-	-	-	-	4.95
35	34,5	35,5	-	-	-	-	-	-	-	-	5.83
) For short threaded studs with lengths above the dashed step line, an angle of 120° applies. *) The 45° angle applies only to the area between the minor diameter of the thread and the annular cutting diameter.


Thread d			M 8	M 10	M 12	(M 14)	M 16	(M 18)	M 20	(M 22)	M 24
P1			1,25	1,5	1,75	2	2	2,5	2,5	2,5	3
dv	max		5	6	8	9	10	12	14	16	16
dv	min		4,7	5,7	7,64	8,64	9,64	11,57	13,57	15,57	15,57
df	≈		Minor diameter
e	min，²）		4,7	5,7	7,64	8,64	9,64	11,57	13,57	15,57	15,57
s	Nominal size		5	6	6	6	8	10	10	12	12
	max		4,095	5,095	6,095	6,095	8,115	10,115	10,115	12,142	12,142
	min		4,58	5,72	6,86	6,86	9,15	11,43	11,43	13,72	13,72
t	min 3		3	4	4,8	5,6	6,4	7,2	8	9	10
t	min 4		5	6	8	9	10	11	12	13,5	15

Nominal size	L L（max）		Weight (7.85 kg/dm³) per 1000 pieces ≈
Nominal size	Min	Max	Weight (7.85 kg/dm³) per 1000 pieces ≈
6	5,76	6,24				-	-	-	-	-	-
8	7,71	8,29	1,88
10	9,71	10,29	2,51
12	11,65	12,35	3,14	4,73
14	13,65	14,35	-	-
16	15,65	16,35	4,40	6,73	9,50
18	17,65	18,35	-	-	-
20	19,58	20,42	5,66	8,71	12,3		20,9
22	21,58	22,42	-	-	-		-
25	24,58	25,42	7,25	11,2	15,9		27,4		41,4
28	27,58	28,42	-	-	-		-		-
30	29,58	30,42	8,84	13,7	19,5		34,0		51,7		70,3
35	34,5	35,5	10,4	16,2	23,1		40,5		62,0		85,3
40	39,5	40,5	12,0	18,7	26,7		47,1		72,3		100
45	44,5	45,5	-						82,6		115
50	49,5	50,5	-						92,9		130
55	54,4	55,6	-						-		145
60	59,4	60,6	-								160
P= Thread pitch (standard thread)e min=1,14s min; applies to sizes M 1,4 to M 2,5 Minimum engagement depth of the wrench for threaded studs with nominal sizes above the dashed step line. Minimum engagement depth of the wrench for threaded studs with nominal sizes below/above the dashed step line.
