内六角柱端紧定螺钉DIN915

所属分类：紧定螺钉
浏览次数：次
发布日期：2026-01-15 14:19:07

在线询价

咨询电话：18151178581

产品概述
性能特点
技术参数
商品评价

产品名称：内六角柱端紧定螺钉

执行标准：德标 DIN915-1980

产品概述：圆柱端内六角紧定螺钉有称之为内六角柱端机米、顶丝、止付螺丝等，特点：1、无头设计，拧紧后表面平整，不影响周边零件的运动或装配空间。2、内六角驱动方式可承受较大拧紧扭矩，防松效果优于一字、十字槽紧定螺钉。3、装配后可沉入被连接件的螺纹孔内，通过拧紧时的轴向力，让圆柱端紧紧顶在被定位零件的凹槽、平面或孔壁上，从而限制两个零件之间的旋转或轴向窜动，圆柱端接触面大，相比尖端螺钉，不会压伤零件表面，适合精密部件。注意事项：1、被顶紧的零件需预留定位槽或平面，否则无法达到可靠的固定效果。2、拧紧扭矩需适中，过大易导致螺钉滑丝或零件变形，过小则无法起到防松作用。

产品材料：SUS304、SUS316、SUS316L、410等不锈钢特殊材料、碳钢（1008、1022、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等，通常会使用合金钢材料与不锈钢材料为主

产品等级：A2-50、A2-70、A4-70、A4-80、B8、8.8级、10.9级，12.9级等产品性能符合碳钢ISO898-5与不锈钢DIN267-11

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M18、M20、M24等螺纹直径

产品长度：螺丝长度有 2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、60mm，长度可供选择与定制

产品图片

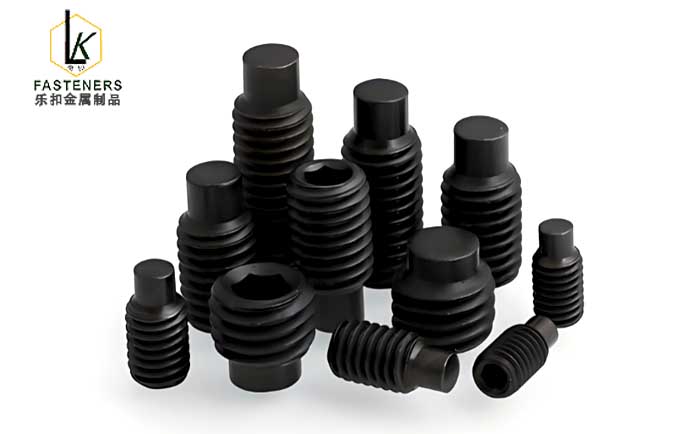

DIN915柱端紧定螺钉

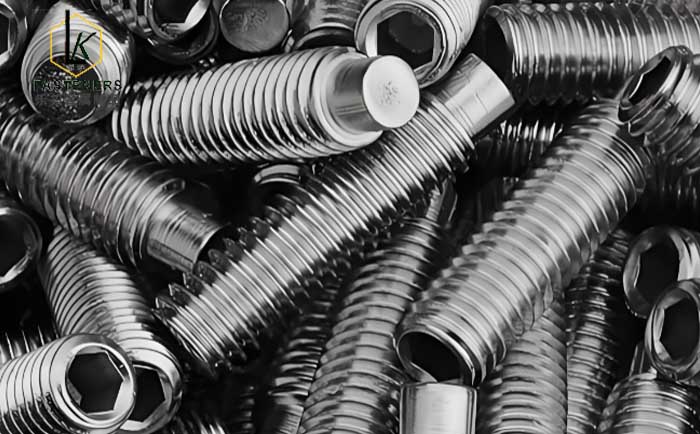

内六角凸端机米螺丝

产品尺寸

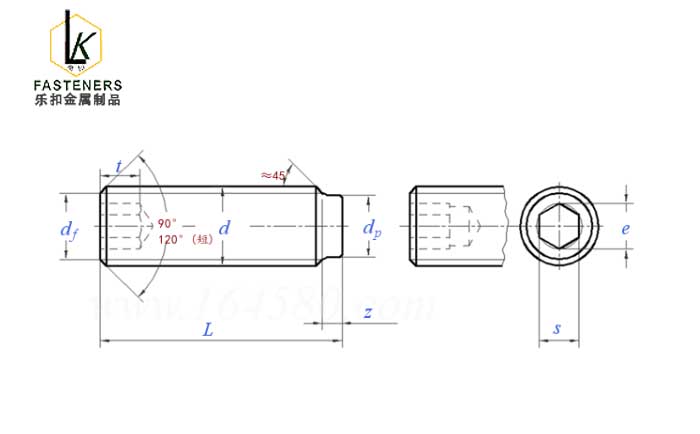

DIN915尺寸

Thread d			M1.4	M1.6	M1.8	M2	M2.5	M3	M4	M5	M6
P			0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
d		max	0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
d		min	0.7	0.77	0.77	0.89	1.27	1.52	2.02	2.52	3.02
e		min	0.803	0.893	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s		Nominal size	0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
		max	0.711	0.711	0.711	0.9	1.3	1.5	2	2.5	3
		min	0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.586	3.08
t		min	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2.5
t		max	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5
short pin 3)		min	0.4	0.4	0.5	0.5	0.63	0.75	1	1.25	1.5
short pin 3)		max	0.65	0.65	0.65	0.75	0.88	1	1.25	1.5	1.75
long pin 4)		min	0.8	0.8	1	1	1.25	1.5	2	2.5	3
long pin 4)		max	1.05	1.05	1.25	1.25	1.5	1.75	2.25	2.75	3.25
Weight (7.85 kg/dm³) kg per 1000 pieces ≈
Nominal size	L L（max）		M1.4	M1.6	M1.8	M2	M2.5	M3	M4	M5	M6
Nominal size	Min	Max
2	1.8	2.2
2.5	2.3	2.7
3	2.8	3.2	0.022	0.029
3.5	3.26	3.74
4	3.76	4.24	0.029	0.037	0.048	0.059	0.1
5	4.76	5.24	0.036	0.046	0.06	0.074	0.125	0.163
6	5.76	6.24	0.043	0.056	0.072	0.089	0.15	0.186	0.292
8	7.71	8.29				0.119	0.199	0.276	0.442	0.708	1.02
10	9.71	10.29				0.148	0.249	0.366	0.592	0.948	1.29
12	11.65	12.35						0.456	0.742	1.19	1.63
14	13.65	14.35
16	15.65	16.35						0.636	1.04	1.67	2.34
18	17.58	18.42
20	19.58	20.42						0.816	1.34	2.15	3.04
22	21.58	22.42
25	24.58	25.42								2.75	3.92
28	27.58	28.42
30	29.58	30.42									4.8
35	34.5	35.5									5.68

Thread d			M8	M10	M12	M14	M16	M18	M20	M22	M24
P			1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
d		max	5.5	7	8.5	10	12	13	15	17	18
d		min	5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e		min	4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s		Nominal size	4	5	6	6	8	10	10	12	12
		max	4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
		min	4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
t		min	3	4	4.8	5.6	6.4	7.2	8	9	10
t		max	5	6	8	9	10	11	12	13.5	15
short pin 3)		min	2	2.5	3	3.5	4	4.5	5	5.5	6
short pin 3)		max	2.25	2.75	3.25	3.8	4.3	4.8	5.3	5.8	6.3
long pin 4)		min	4	5	6	7	8	9	10	11	12
long pin 4)		max	4.3	5.3	6.3	7.36	8.36	9.86	10.36	11.43	12.43
Weight (7.85 kg/dm³) kg per 1000 pieces ≈
Nominal size	L L（max）		M8	M10	M12	M14	M16	M18	M20	M22	M24
Nominal size	Min	Max
6	5.76	6.24
8	7.71	8.29
10	9.71	10.29	2.28
12	11.65	12.35	2.68	4.41
14	13.65	14.35
16	15.65	16.35	3.94	6.05	8.91
18	17.58	18.42
20	19.58	20.42	5.2	8.02	11		20.1
22	21.58	22.42
25	24.58	25.42	6.79	10.5	14.6		25.1		38.9
28	27.58	28.42
30	29.58	30.42	8.38	13	18.2		31.9		45.5		67.7
35	34.5	35.5	9.97	15.5	21.8		38.2		55.8		78.4
40	39.5	40.5	11.6	18	25.4		44.9		66.1		93.4
45	44.5	45.5							76.4		108
50	49.5	50.5							86.7		123
55	54.4	55.6									138
60	59.4	60.6									153
