产品名称：美标梅花槽圆柱头螺钉

执行标准：美标ASME/ANSI B 18.3 (Table 1-III) - 2012

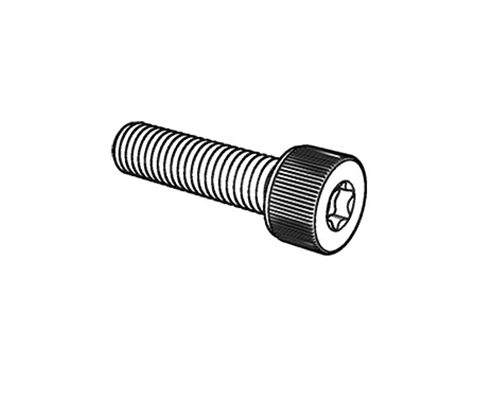

产品概述：美标梅花槽圆柱头螺钉螺钉可以称作为圆柱头梅花槽螺钉、内六角花型螺钉。在螺纹区分中可以分为美标UNC粗牙内六角圆柱头螺钉与美标UNF细牙杯头内六角螺钉，同时我们根据产品等级可以选择美标2级内六角花型圆柱头螺钉，美标5级梅花槽杯头螺丝，美制8级梅花槽螺钉或者遵循材料ASTM A574合金钢制作更高强度的内六角圆柱头螺钉，在选择高强度合金钢螺钉的时候，除非客户另有规定，否则制造商可以选择平头或滚花头。对于滚花螺钉，最大头部直径应在滚花顶部测量，最小头部直径应对于那些没有滚花部分的螺钉，它是未滚花部分的直径或滚花顶部的直径，刚好在头部底部边缘的半径或倒角上方。梅花槽的作用相对于内六角，起到一个防盗与增加扳手的扭矩与摩擦力。

产品材料：碳钢（Q195、1008、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等

产品等级：美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙、9/16-12牙、5/8-11牙、3/4-10牙、7/8-9牙、1"-8牙、1-1/8-7牙、1-1/4-7牙、1-1/2-6牙、1-5/8-6牙、1-3/4-6牙、2"-4.5牙、2-1/2-4牙、3"-4牙、3-1/2-4牙、4"-4牙

产品长度：1/4英寸-40英寸长度可供选择与定制

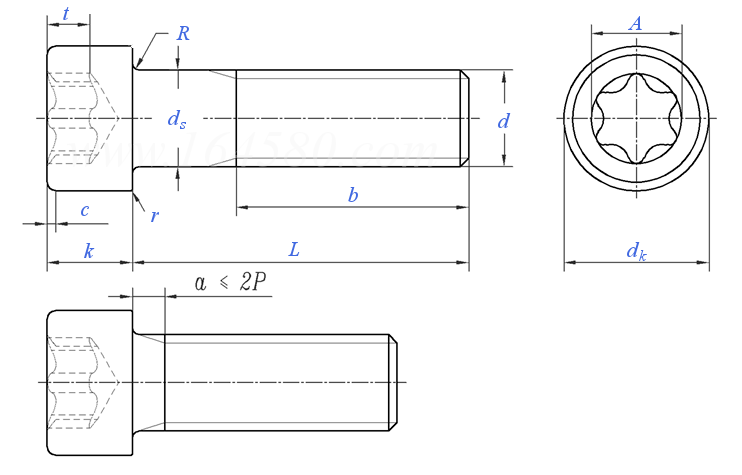

产品尺寸


尺寸单位:inch

规格

10#

12#

1/4

d	螺纹直径
PP	粗牙UNC
	细牙UNF
	超细牙UNEF
d_s	最大值=公称
	最小值
d_k ^①	最大值
	最小值
k	最大值
	最小值
A	参考值
t	最小值
b	最小值
c	圆角或倒角	最大值
r	圆角或倒角	最大值
R	最小值
槽号

0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
56	48	40	40	32	32	24	24	20
64	56	48	44	40	36	32	28	28
-	-	-	-	-	-	-	32	32
0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
0.0822	0.0949	0.1075	0.1202	0.1329	0.1585	0.184	0.2095	0.2435
0.14	0.161	0.183	0.205	0.226	0.27	0.312	0.324	0.375
0.134	0.154	0.176	0.198	0.216	0.257	0.298	0.314	0.354
0.086	0.099	0.112	0.125	0.138	0.164	0.19	0.216	0.25
0.083	0.095	0.108	0.121	0.134	0.159	0.185	0.21	0.244
0.094	0.094	0.111	0.111	0.132	0.178	0.2	0.2	0.221
0.019	0.019	0.022	0.022	0.026	0.036	0.040	0.040	0.044
0.62	0.62	0.75	0.75	0.75	0.88	0.88	0.88	1
0.008	0.008	0.009	0.012	0.013	0.014	0.018	0.022	0.025
0.007	0.007	0.008	0.008	0.008	0.008	0.008	0.01	0.01
0.003	0.004	0.004	0.005	0.005	0.006	0.006	-	0.007
T8	T8	T10	T10	T15	T25	T27	T27	T30

规格

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

d	螺纹直径
PP	粗牙UNC
	细牙UNF
	超细牙UNEF
d_s	最大值=公称
	最小值
d_k ^①	最大值
	最小值
k	最大值
	最小值
A	参考值
t	最小值
b	最小值
c	圆角或倒角	最大值
r	圆角或倒角	最大值
R	最小值
槽号

0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
18	16	14	13	12	11	10	9	8
24	24	20	20	18	18	16	14	12
32	32	28	28	24	24	20	20	20
0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1
0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886
0.469	0.562	0.656	0.75	0.843	0.938	1.125	1.312	1.5
0.446	0.54	0.631	0.725	0.827	0.914	1.094	1.291	1.476
0.312	0.375	0.438	0.5	0.562	0.625	0.75	0.875	1
0.306	0.368	0.43	0.492	0.554	0.616	0.74	0.864	0.988
0.312	0.352	0.446	0.446	0.529	0.619	0.795	0.882	0.882
0.055	0.062	0.078	0.078	0.093	0.108	0.139	0.154	0.154
1.12	1.25	1.38	1.5	1.5	1.75	2	2.25	2.5
0.033	0.04	0.047	0.055	0.062	0.07	0.085	0.1	0.114
0.01	0.01	0.015	0.015	0.015	0.015	0.015	0.02	0.02
0.009	0.012	0.014	0.016	-	0.021	0.025	0.031	0.034
T45	T50	T55	T55	T60	T70	T90	T100	T100
