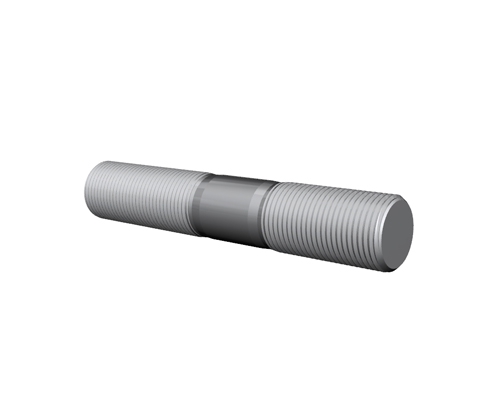

产品名称：管法兰连接用等长双头螺柱 PN系列

执行标准：国标GB /T 9125.1 - 2020

产品概述：GB /T 9125.1 - 2020管法兰连接用等长双头螺柱 PN系，螺纹规格在≤M33时，螺距采用粗牙系列，在＞M33时，螺距采用细牙系列，尺寸符合GB/T 901规定，性能等级：碳钢或合金钢可分为M10、M12、M14、M16、M20、M24、M27、M30、M33、M36×3、M39×3（5.6、8.8级）；M42×3、M45×3、M48×3、M52×4、M56×4（按协议）不锈钢可分为M10、M12、M14、M16、M20、M24（A2-70、A4-70）；M27、M30、M33、M36×3、M39×3（A2-50、A4-50）；M42×3、M45×3、M48×3、M52×4、M56×4（按协议），还可分为管法兰连接用B级等长双头螺柱（商品紧固件）光杆直径约等于螺纹中径，螺柱等级方面螺纹公称直径d ≥ 27mm，性能等级为 A2-70, A4-70, A2-80, A4-80 和螺纹公称直径d ≥ 39mm，性能等级为A2-50, A4-50 的螺栓，其机械性能应由供需双方协议，螺纹长度制作时当长度L≤50mm或长度L≤2b时，允许螺柱上全部制成螺纹；但当L≤2b时，也允许制成长度不大于4P（粗牙螺纹螺距）的无螺纹部分与管法兰连接用等长双头螺柱（专用紧固件）材料选择上多选用合金钢材料来制作如40Cr、35CrMoA、25Cr2MoVA、06Cr19Ni10、06Cr17Ni12Mo2、30CrMoA、42CrMoA等，

产品材料：中碳钢（35钢、45钢）、合金钢（40Cr、35Crmo、42Crmo、B7、7、7L），不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M10-1.5牙（M10-1.25牙）、M12-1.75牙（M12-1.5牙，M12-1.25牙），M14-2.0牙（M14-1.5牙），M16-2.0牙（M16-1.5牙），M18-2.5牙（M18-1.5牙）-M90-3（M90-4牙）

产品长度：6mm-1米长度可供选择与定制

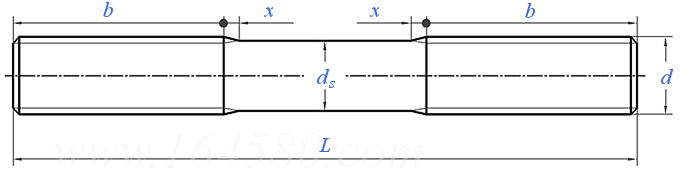

• 产品尺寸

尺寸单位: mm
