执行标准：德标DIN 938 - 2012

产品概述：DIN938粗杆双头螺柱又称之为不等长双头螺柱、粗杆的的意思是螺柱中间的光杆位置的直径是跟螺纹大径的数值一直的，不等长的意思是两头的螺纹长度是不一样的，在德标里面短螺纹的长度是与螺纹直径相等的。短螺纹端一般为旋入端，长螺纹那端是配合螺母使用的一端。在机械性能方面要遵循DIN EN ISO 898-1，可分为8.8级双头螺栓，10.9级高强度不等长双头螺柱，12.9级粗杆双头螺柱，高温高压双头螺栓。

产品材料：中碳钢（35钢、45钢）、合金钢（40Cr、35Crmo、42Crmo、B7、7、7L），不锈钢（SUS304、SUS316、SUS316L、B8、B8M）2205双相不锈钢、蒙乃尔等客户指定材料

产品等级：8.8级、10.9级、12.9级，A2-70、B8、B8M、F593C、F593D、F593G、F593H

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙，清洗钝化、封闭等

产品直径：M3-0.5牙、M4-0.7牙、M5-0.8牙、M6-1.0牙、M8-1.25牙（M8-1.0牙）、M10-1.5牙（M10-1.25牙）、M12-1.75牙（M12-1.5牙，M12-1.25牙），M14-2.0牙（M14-1.5牙），M16-2.0牙（M16-1.5牙），M18-2.5牙（M18-1.5牙）-M52-5牙（M52-3牙）

产品长度：6mm-1米长度可供选择与定制

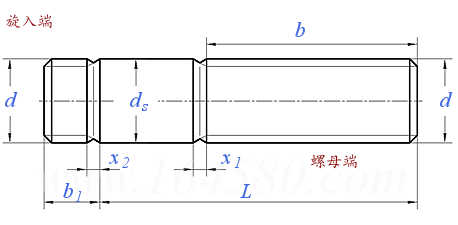

产品尺寸

尺寸单位: mm

螺纹尺寸
d

(M7)

M10

M12

(M14)

M16

(M18)

M20

P	螺距	粗牙
		细牙1
		细牙2
b₁
b	L≤125
	125＜L≤200
	L＞200
d_s ^②	max
	min
x₁
x₂

0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5	2.5
-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
-	-	-	-	-	-	-	1.5	-	-	-	-
3	4	5	6	7	8	10	12	14	16	18	20
12	14	16	18	20	22	26	30	34	38	42	46
18	20	22	24	26	28	32	36	40	44	48	52
-	-	-	-	-	-	45	49	53	57	61	65
3	4	5	6	7	8	10	12	14	16	18	20
2.86	3.82	4.82	5.82	6.78	7.78	9.78	11.73	13.73	15.73	17.73	19.67
1.25	1.75	2	2.5	2.5	3.2	3.8	4.3	5	5	6.3	6.3
0.7	0.7	0.9	1	1.25	1.6	1.9	2.2	2.5	2.5	3.2	3.2

千件钢制重≈kg

螺纹尺寸
d

(M22)

M24

(M27)

M30

(M33)

M36

(M39) ^②

M42

(M45)

M48

(M52)

P	螺距	粗牙
		细牙1
		细牙2
b₁
b	L≤125
	125＜L≤200
	L＞200
d_s ^②	max
	min
x₁
x₂

2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
1.5	2	2	2	2	3	3	3	3	3	3
-	-	-	-	-	-	-	-	-	-	-
22	24	25	30	32	35	38	42	45	48	52
50	54	60	66	72	78	84	90	96	102	110
56	60	66	72	78	84	90	96	102	108	116
69	73	79	85	91	97	103	109	115	121	129
22	24	27	30	33	36	39	42	45	48	52
21.67	23.67	26.67	29.67	32.61	35.61	38.61	41.61	44.61	47.61	51.54
6.3	7.5	7.5	9	9	10	10	11	11	12.5	12.5
3.2	3.8	3.8	4.5	4.5	5	5	5.5	5.5	6.3	6.3

千件钢制重≈kg

①,材料：
a)钢，强度等级：M3≤d≤M39: 5.6,8.8,10.9；d > M39: 按协议。标准DIN EN ISO 898-1
b)其他强度等级或材料按协议
②,M39中的ds数值在原件中为39~39.61，其数值存在歧义。根据技术要求，查DIN EN ISO 4759-1中ds（A级）的相应公差为h13，当ds=39时，其公差范围为：38.61~39.0。
