产品名称：内六角平端紧定螺钉

执行标准：德标DIN913-1980

产品概述：DIN913内六角平端紧定螺钉是德国工业标准（Deutsches Institut für Normung）中对内六角平端无头紧定螺钉的专属编号，该标准等效对应国际标准 ISO 4026，国内可参考国标 GB/T 77-2000。这类螺钉属于 “无头、内六角” 的紧固连接件，核心作用是通过螺纹旋入基体，利用端部平面顶紧被连接件，实现定位、防松或传递小扭矩的功能。其结构的优势点：1、无头内六角驱动结构无外露头部，拧紧后可与基体表面齐平或沉入，不影响被连接件的运动（如转轴、滑块），适合紧凑空间装配。内六角驱动形式相比一字、十字槽，能承受更大拧紧扭矩，且不易滑角，安装拆卸更稳定，适配自动化装配工具（如电动内六角扳手）.2、平端头部设计端部为平整圆形平面，与被顶紧面接触面积大，可有效分散压力，避免划伤工件表面（尤其适合铝合金、铜等软质材料工件）。平端无尖锐结构，顶紧时不会嵌入被连接件，拆卸后工件表面无明显压痕，适合需要重复拆装的场景。3、全螺纹构造DIN913 为全螺纹设计，螺纹长度与螺钉公称长度一致，旋入基体后螺纹啮合长度长，连接稳定性更强。

产品材料：SUS304、SUS316、SUS316L、410等不锈钢特殊材料、碳钢（1008、1022、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等

产品等级：A2-50、A2-70、A4-70、A4-80、B8、8.8级、10.9级、12.9级等产品性能符合碳钢ISO898-5与不锈钢DIN267-11

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：M1.6、M2、M2.5、M3、M4、M5、M6、M8、M10、M12、M16、M18、M20、M24等螺纹直径

产品长度：螺丝长度有 2mm、2.5mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm、60mm，长度可供选择与定制

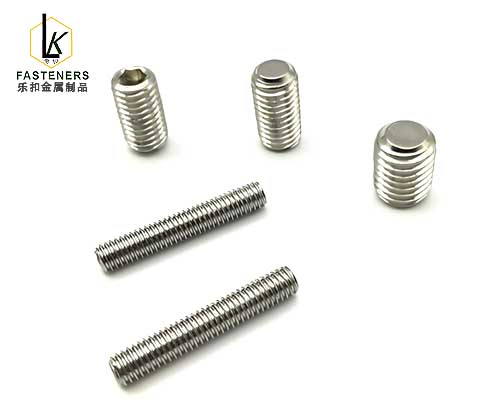

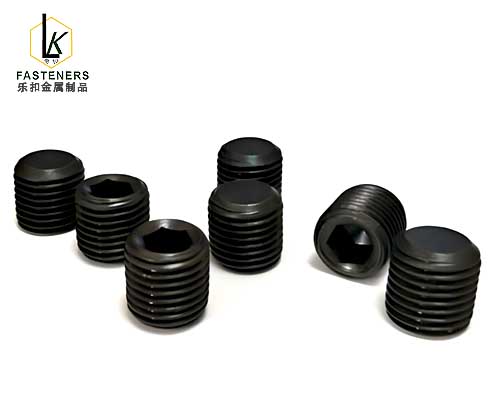

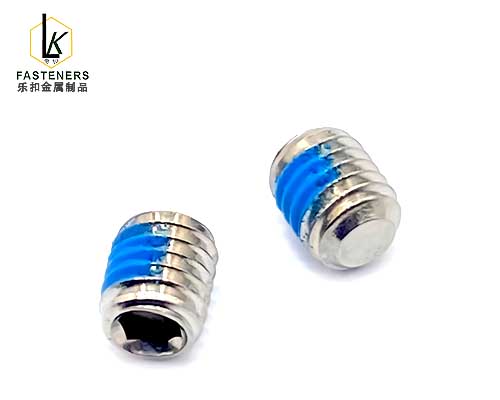

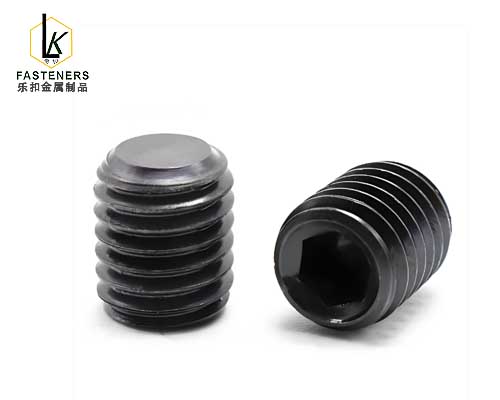

产品图片

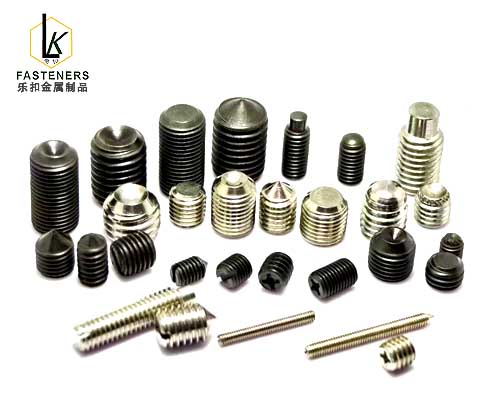

内六角紧定螺钉

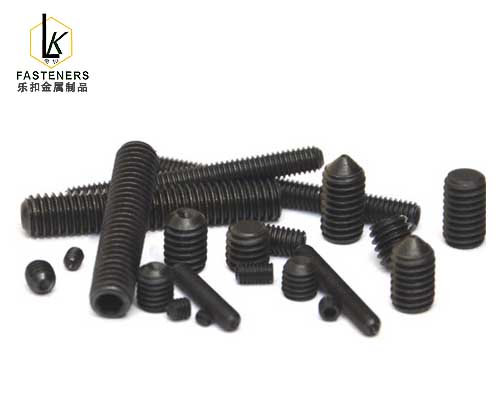

内六角机米螺钉

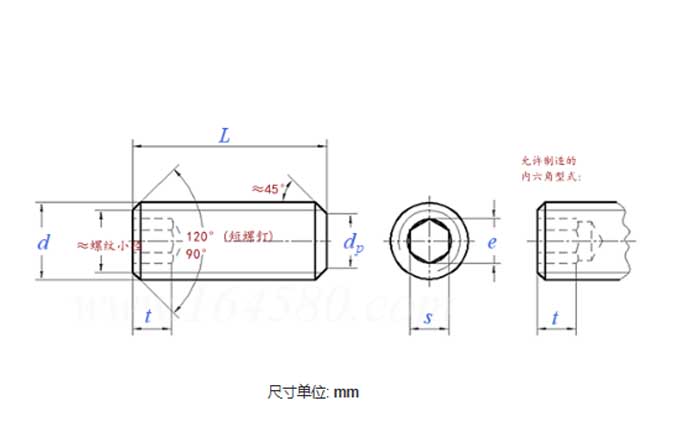

产品尺寸

DIN913

螺纹规格 d			M1.4	M1.6	(M1.8)	M2	M2.5	M3	M4	M5	M6
P	螺距		0.3	0.35	0.35	0.4	0.45	0.5	0.7	0.8	1
dp	最大值		0.7	0.8	0.9	1	1.5	2	2.5	3.5	4
dp	最小值		0.45	0.55	0.65	0.75	1.25	1.75	2.25	3.2	3.7
e	最小值		0.803	0.803	0.803	1.003	1.427	1.73	2.3	2.87	3.44
s	公称		0.7	0.7	0.7	0.9	1.3	1.5	2	2.5	3
	最大值		0.724	0.724	0.724	0.902	1.295	1.545	2.045	2.56	3.08
	最小值		0.711	0.711	0.711	0.889	1.27	1.52	2.02	2.52	3.02
t	最小值	短螺钉	0.6	0.7	0.8	0.8	1.2	1.2	1.5	2	2
t	最小值	长螺钉	1.4	1.5	1.6	1.7	2	2	2.5	3	3.5

螺纹规格 d			M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	螺距		1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
dp	最大值		5.5	7	8.5	10	12	13	15	17	18
dp	最小值		5.2	6.64	8.14	9.64	11.57	12.57	14.57	16.57	17.57
e	最小值		4.58	5.72	6.86	6.86	9.15	11.43	11.43	13.72	13.72
s	公称		4	5	6	6	8	10	10	12	12
	最大值		4.095	5.095	6.095	6.095	8.115	10.115	10.115	12.142	12.142
	最小值		4.02	5.02	6.02	6.02	8.025	10.025	10.025	12.032	12.032
t	最小值	短螺钉	3	4	4.8	5.6	6.4	7.2	8	9	10
t	最小值	长螺钉	5	6	8	9	10	11	12	13.5	15

螺钉性能与其他参考标准

Material		Steel	Stainless Steel	Non-ferrous Metal
General Requirements		in accordance with DIN 267 Part 1
Thread	Tolerance	5g 6g for strength class 45H; 6g for all other strength classes and materials
	Standard	Part 12 and Part 15
Mechanical Properties	Strength Class	45H	Up to M 20: A2-70, A4, C3; over M 20: A2-50	……²）
	Standard	DIN ISO 898 Part5	DIN267 Part11 1）	DIN267 Part18
Allowable Dimensional and Form deviations	Product class	A 3)
	Standard		DIN ISO 4759 Part1
Surface		blackened (thermal or chemical)	plain	plain
		DIN 267 Part 2 (April 1968 edition), Section 2.1 shall apply to the surface roughness depths.Requirements for electrolytic surface protection shall comply with DIN 267 Part 9.

Acceptance inspection		DIN 267 Part 5 shall apply to the acceptance inspection.
ISO 3506 is cited in ISO 4026. This standard is included in DIN 267 Part 11. DIN 267 Part 18 contains a selection of non-ferrous metals (light and heavy metals) for fasteners. It was first published in 1980. A material selection for threaded pins has not yet been determined. See Section 2
