产品名称：复合槽盘头螺钉

执行标准：美标ASME/ANSI B 18.6.3（Table20）美标复合槽盘头螺钉,美标十一字槽圆头螺钉,美制一字方槽盘头螺丝

产品概述：复合槽盘头螺钉可分为：1、十字与一字槽复合，称之为十一字槽圆头螺钉,2、一字槽与方槽复合一起，称之为一字方槽圆头螺钉。3、还可以方槽+十字槽+一字槽一起使用。当然可以用很多种槽型进行复合使用。复合槽的方便之处就是可以使用不同的批头来进行紧固，防盗槽为了防盗作用，那复合槽就是为了方便日常使用。虽然复合槽螺钉使用起来很方便，但是复合槽螺钉的因为槽型的重合后，受力面积减小从而扭矩也会有一定的影响。

产品材料：SUS304、SUS316、SUS316L、410等不锈钢特殊材料、碳钢（1008、1022、10B21、35K、45K），合金钢（10B33、40Cr、SCM435）、B7、B7M、A320 L7/L7M等

产品等级：A2-50、A2-70、A4-70、A4-80、B8、美制2级、美制5级、美制8级、美制10级、12.9级等

产品表面：发黑、蓝白锌、彩锌、黑锌、锌镍合金、热镀锌、热渗锌、久美特、达克罗、电泳、特氟龙、烤漆、涂防松胶等客户指定表面处理

产品直径：1#-56、2#-56牙、4#-40牙，6#-32牙，8#-32牙，10#-24牙、/12#-24牙,1/4-20牙、5/16-18牙、3/8-16牙、7/16-14牙、1/2-13牙、9/16-12牙、5/8-11牙、3/4-10牙

产品长度：1/4英寸-20英寸长度可供选择与定制

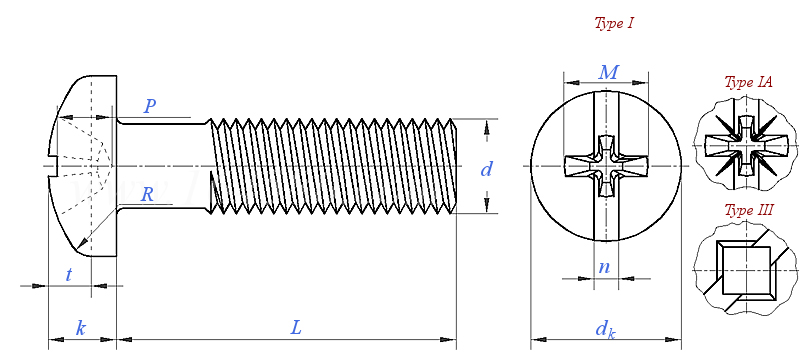

产品尺寸

尺寸单位:inch

螺纹尺寸
d

10#

12#

1/4

5/16

3/8

7/16

1/2

d
PP
d_k	最大值
	最小值
k	最大值
	最小值
n	最大值
	最小值
t	最大值
	最小值
M	I型
	IA型
	III型
P	I型	最大值
		最小值
	IA型	最大值
		最小值
	III型	最大值
		最小值
扳手尺寸	I 型
	IA型
	III型
R	最小值

0.0600	0.0730	0.0860	0.0990	0.1120	0.1250	0.1380	0.1640	0.1900	0.2160	0.2500	0.3125	0.3750	0.4375	0.5000
80	64	56	48	40	40	32	32	24	24	20	18	16	14	13
0.116	0.142	0.167	0.193	0.219	0.245	0.270	0.322	0.373	0.425	0.492	0.615	0.740	0.863	0.987
0.104	0.130	0.155	0.180	0.205	0.231	0.256	0.306	0.357	0.407	0.473	0.594	0.716	0.837	0.958
0.044	0.053	0.062	0.071	0.080	0.089	0.097	0.115	0.133	0.151	0.175	0.218	0.261	0.305	0.348
0.036	0.044	0.053	0.062	0.070	0.079	0.087	0.105	0.122	0.139	0.162	0.203	0.244	0.284	0.325
0.023	0.026	0.031	0.035	0.039	0.043	0.048	0.054	0.060	0.067	0.075	0.084	0.094	0.094	0.106
0.016	0.019	0.023	0.027	0.031	0.035	0.039	0.045	0.050	0.056	0.064	0.072	0.081	0.081	0.091
0.022	0.027	0.031	0.036	0.040	0.045	0.050	0.058	0.068	0.077	0.087	0.106	0.124	0.142	0.161
0.013	0.016	0.020	0.023	0.027	0.030	0.033	0.041	0.048	0.055	0.063	0.076	0.090	0.105	0.118
0.060	0.067	0.097	0.105	0.115	0.152	0.159	0.175	0.192	0.252	0.274	0.343	0.382	0.406	0.428
0.060	0.067	0.097	0.105	0.115	0.147	0.155	0.170	0.185	0.247	0.266	0.334	0.370	0.392	0.413
/	/	0.050	0.070	0.070	0,091	0.091	0.112	0.112	0.133	0.133	0.191	0.191	/	/
0.032	0.040	0.052	0.061	0.071	0.072	0.080	0.097	0.113	0.124	0.144	0.173	0.213	0.239	0.260
0.014	0.022	0.034	0.043	0.053	0.046	0.055	0.071	0.089	0.098	0.118	0.149	0.190	0.214	0.235
0.033	0.040	0.053	0.062	0.072	0,068	0.076	0.092	0.108	0.117	0.137	0.164	0.201	0.224	0.246
0.017	0.024	0.037	0.046	0.056	0.050	0.058	0.074	0.090	0.099	0.119	0.146	0.183	0.206	0.228
/	/	0.033	0.038	0.038	0.065	0.065	0.075	0.075	0.095	0,095	0.100	0.100	/	/
/	/	0.028	0.028	0.028	0.050	0.050	0.060	0.060	0.080	0.080	0.085	0.085	/	/
0	0	1	1	1	2	2	2	2	3	3	4	4	4	4
0	0	1	1	1	2	2	2	2	3	3	4	4	4	4
/	/	00	0	0	1R	1R	2R	2R	3R	3R	4R	4R	/	/
0.005	0.005	0.010	0.010	0.010	0.015	0.015	0.015	0.020	0.025	0.035	0.040	0.040	0.050	0.055

①,材料：未硬化碳钢。除非另有规定，机器螺钉应采用非热处理低碳钢，如牌号1006~1022，硬度HRB69-100。
②,材料：硬化碳钢。如果规定硬化机器螺钉，它们应由中低碳钢制成，如牌号1018~1038含硼或不含硼钢，经过硬化至HRC25-38。
③,不锈钢和有色金属材料参见下方：相关材料标准或牌号
