ISO10673 组合用平垫圈的尺寸与性能详情
ISO 10673:2009 是紧固件领域专门针对螺钉‑垫圈组合件用 A 级平垫圈的国际标准，适用螺纹规格 M2～M12。该垫圈为预装配组合螺丝专用，和 ISO7089 普通散装平垫圈尺寸存在差异，不可直接互换使用。
标准将垫圈分为三个系列标准分别为 S 小系列（窄垫圈）、N 普通系列（标准垫圈）、L 大系列（宽垫圈）三类。S 系列多用于盘头、内六角圆柱头螺钉，N与L 系列适配六角头螺钉，L 系列外径更大，承压面积更高，适合需要加大支撑面的工况。标准明确定义垫圈内径 、外径 、厚度关键尺寸，三者的尺寸分别为以下表格所示

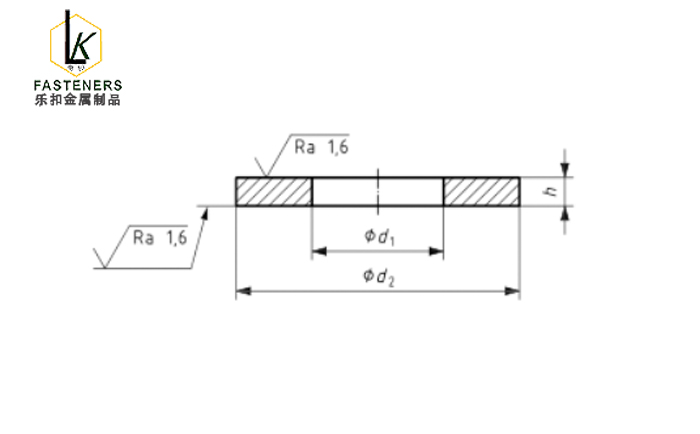

S型尺寸
| 公称规格（螺纹公称直径 d） | 通孔d1公称 (最小) | 通孔d1最大 | 外径d2公称 (最大) | 外径d2最小 | 厚度h公称 | 厚度h最大 | 厚度h最小 |
| 2 | 1.75 | 1.85 | 4.5 | 4.2 | 0.6 | 0.65 | 0.55 |
| 2.5 | 2.25 | 2.35 | 5 | 4.7 | 0.6 | 0.65 | 0.55 |
| 3 | 2.75 | 2.85 | 6 | 5.7 | 0.6 | 0.65 | 0.55 |
| 3.5 | 3.2 | 3.32 | 7 | 6.64 | 0.8 | 0.85 | 0.75 |
| 4 | 3.6 | 3.72 | 8 | 7.64 | 0.8 | 0.85 | 0.75 |
| 5 | 4.55 | 4.67 | 9 | 8.64 | 1 | 1.06 | 0.94 |
| 6 | 5.5 | 5.62 | 11 | 10.57 | 1.6 | 1.68 | 1.52 |
| 8 | 7.4 | 7.55 | 15 | 14.57 | 1.6 | 1.68 | 1.52 |
| 10 | 9.3 | 9.52 | 18 | 17.57 | 2 | 2.09 | 1.91 |
| 12 | 11 | 11.27 | 20 | 19.48 | 2 | 2.09 | 1.91 |

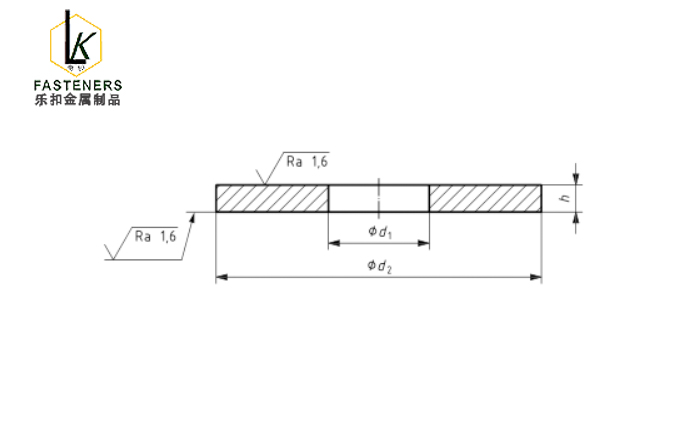

N型平垫尺寸
| 公称规格（螺纹公称直径）d | 通孔d1 | 外径d2 | 厚度h | ||||
| 公称（最小） | 最大 | 公称（最大） | 最小 | 公称 | 最大 | 最小 | |
| 2 | 1.75 | 1.85 | 5 | 4.7 | 0.6 | 0.65 | 0.55 |
| 2.5 | 2.25 | 2.35 | 6 | 5.7 | 0.6 | 0.65 | 0.55 |
| 3 | 2.75 | 2.85 | 7 | 6.64 | 0.6 | 0.65 | 0.55 |
| 3.5 | 3.2 | 3.32 | 8 | 7.64 | 0.8 | 0.85 | 0.75 |
| 4 | 3.6 | 3.72 | 9 | 8.64 | 0.8 | 0.85 | 0.75 |
| 5 | 4.55 | 4.67 | 10 | 9.64 | 1 | 1.06 | 0.94 |
| 6 | 5.5 | 5.62 | 12 | 11.57 | 1.6 | 1.68 | 1.52 |
| 8 | 7.4 | 7.55 | 16 | 15.57 | 1.6 | 1.68 | 1.52 |
| 10 | 9.3 | 9.52 | 20 | 19.48 | 2 | 2.09 | 1.91 |
| 12 | 11 | 11.27 | 24 | 23.48 | 2.5 | 2.6 | 2.4 |

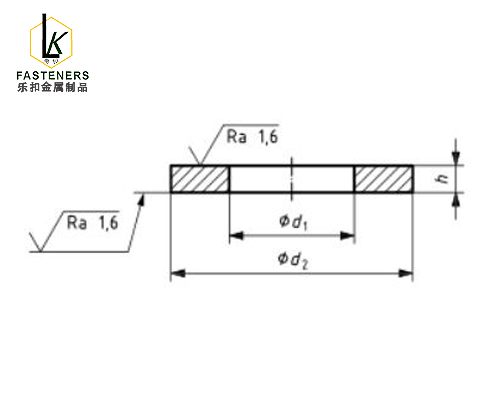

L型平垫圈尺寸
| 公称规格（螺纹公称直径）d | 内径d1 | 外径d2 | 厚度h | ||||
| 公称（最小） | 最大 | 公称（最大） | 最小 | 公称 | 最大 | 最小 | |
| 2 | 1.75 | 1.85 | 6 | 5.7 | 0.6 | 0.65 | 0.55 |
| 2.5 | 2.25 | 2.35 | 8 | 7.64 | 0.6 | 0.65 | 0.55 |
| 3 | 2.75 | 2.85 | 9 | 8.64 | 0.8 | 0.85 | 0.75 |
| 3.5 | 3.2 | 3.32 | 11 | 10.57 | 0.8 | 0.85 | 0.75 |
| 4 | 3.6 | 3.72 | 12 | 11.57 | 1 | 1.06 | 0.94 |
| 5 | 4.55 | 4.67 | 15 | 14.57 | 1 | 1.06 | 0.94 |
| 6 | 5.5 | 5.62 | 18 | 17.57 | 1.6 | 1.68 | 1.52 |
| 8 | 7.4 | 7.55 | 24 | 23.48 | 2 | 2.09 | 1.91 |
| 10 | 9.3 | 9.52 | 30 | 29.48 | 2.5 | 2.6 | 2.4 |
| 12 | 11 | 11.27 | 37 | 36.38 | 3 | 3.11 | 2.89 |
材料以碳素钢为主，设置两种硬度等级：200HV 为冷作硬化，无需热处理，适配普通强度组合螺钉；300HV 经过淬火回火处理，用于高载荷工况。核心工艺要求垫圈套在螺钉杆上能够自由转动，是组合件的关键性能。垫圈采用冲压成型，外观不得存在毛刺、裂纹；表面默认本色，镀锌、镀镍等镀层处理由供需双方协商确定。检验依据 ISO 3269 执行紧固件验收，硬度检测参照 ISO 6507‑1 维氏硬度试验方法。
| 与螺钉热处理相关的装配条件 | 垫圈装配状态 | ||
| 螺钉热处理后（参见 ISO 10644 方法 2） | 螺钉热处理前（参见 ISO 10644 方法 1） | ||
| 材料b | 钢 | 可热处理钢，由螺钉制造商与垫圈供应商协商确定 | |
| 机械性能 | 硬度等级 | 200 HV｜300 HV | 200 HV｜300 HV |
| 硬度范围d | 200 HV ~ 300 HV｜300 HV ~ 370 HV | 200 HV ~ 300 HV｜300 HV ~ 370 HV | |
| 公差 | 产品等级 | Ae | |
| 国际标准 | ISO 4759‑3 | ||
| 表面处理 | 光面，即垫圈供货为本色，或由螺钉制造商和垫圈供应商协商。所有公差均适用于电镀或涂层处理之前。 | ||
| 工艺质量 | 零件质量应均匀，无缺陷及有害损伤；垫圈不允许有突出毛刺。 | ||
| 合格判定 | 验收程序参见 ISO 3269。 | ||
热处理(HT)或加工硬化(WH)应在标记中规定。若无规定，垫圈制造商可自行选择。
其他材料由螺钉制造商与垫圈供应商协商确定。
螺钉与垫圈组件完成热处理后的硬度等级，符合ISO10644。
硬度试验按ISO6507-1执行。试验力:
公称厚度h≤0.6mm:HV2
· 0.6 mm <h≤1.2 mm: HV 10
· h> 1.2 mm: HV 30
A级产品不适用于通孔d和厚度h的公差。
产品标记格式为：ISO 10673‑系列‑螺纹规格‑硬度，例如ISO 10673‑S‑M6‑200HV，代表小系列 M6、200HV 等级组合件平垫圈。
